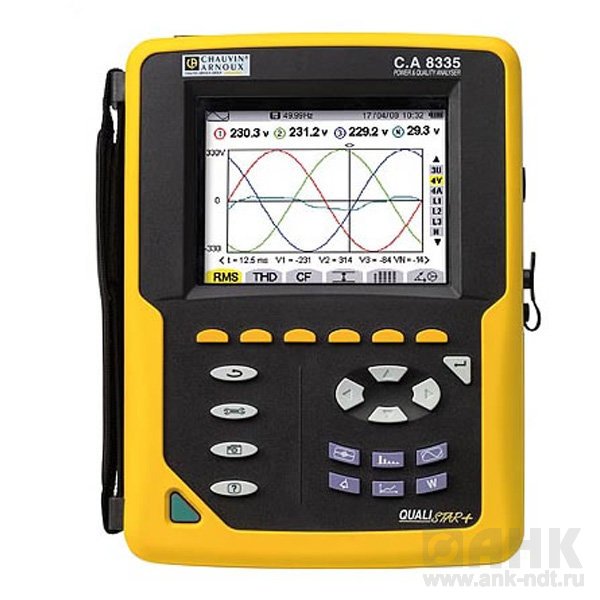

Описание C.A 8335 QUALISTAR PLUS+AmpFlex800 — анализатора параметров электросетей, качества и количества электроэнергии (с клещами AmpFlex 800 мм)
Простой анализ электрических сетей плюс анализатор качества энергии - C.A 8335 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов.
Особенности анализатора C.A 8335:
- Эргономичен и спроектирован для работы без лишних затрат времени:
- Широкий цветной экран (диагональ 148 мм)
- Структурированные меню
- Легкий доступ к функциям
- Может использоваться как в ручном, так и стационарном режимах
- Поддержка 21 языка (включая русский язык)
- Компактный и легкий: всего 1,9 кг
Спецификация анализатора C.A 8335:
4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок.
Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны.
Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах.
В режиме броска электроэнергии, измерение может длиться более 1 минуты!
Дополнительные функции анализатора C.A 8335:
- режим "ПУСК" для двигателей и моторов (1 мин для 3-х фаз одновременно)
- Qualistar+ может также зафиксировать и записать:
- Мин/Макс значения
- до 300 переходных процессов
- гармоники до 50-й
- 50 снимков экрана и кривых
- 10 000 нарушений норм 40 различных типов - Емкость памяти в 2Гб позволяет регистрировать все параметры при максимально возможной выборке более чем в течение месяца!
Другие преимущества анализатора C.A 8335:
Интуитивная конфигурация, онлайн помощь и возможность прямой печати. Простая связь через USB порт используется для коммуникации с ПК.
Дополнительные возможности анализатора C.A 8335:
- Диапазон напряжений до 1200 В
- Диапазон токов до 6500 A (зависит от датчиков тока, которые поставляются по выбору пользователя)
- Электробезопасность: IEC 61010 600 V CAT IV / 1,000 V CAT III
Технические характеристики анализатора C.A 8335
| Параметр | Значение |
| Количество каналов измерения | 4 на напр / 4 на ток (всего 8 каналов) |
| Напряжение, диапазоны (Действ перем+пост) ф/ф | 10 В - 1000 В |
| ф/н | 10 В - 1000 В |
| Ток (Действ перем+пост), диапазоны | 100мA - 6500 A |
| Клещи MN | MN93: 0,01 - 240 A; MN93A: 0.005 A - 5 A / 0.1 A - 120 A |
| Клещи C | 0,01 A - 1000 A |
| Клещи AmpFLEX или MA | 0,1 A - 6500 A |
| Клещи PAC | 0,1 A - 1000 A перем / 0,1 A - 1400 A пост |
| Частота | 40 Гц - 69 Гц |
| Измерения мощности | активная реактивная полная W, VA, var, PF, DPF, cos j, tan j |
| Измерения энергии | активная реактивная полная Wh, varh, VAh |
| Гармоники | есть |
| Вычисление коэффициента гармонических искажений (THD) | есть, от 0 до 50 порядка, фаза |
| Режим Expert для анализа гармоник | есть |
| Переходные процессы | 300 |
| Краткосрочные дрожания (Flicker) | есть |
| Скачок пускового тока (Inrush mode) | есть, > 1 минуты |
| Дисбаланс | да |
| Запись, продолжительность (всех параметров по макс. выборке) | 1 месяц |
| Запись min/max значений | есть |
| Сигнализация - выход измеряемого параметра за установленные пределы | 10000 значений с 40 различных типов |
| Распознание токовых датчиков авто. | 8+ |
| Пиковые значения | есть |
| Векторное отображение сигналов | автоматически |
| Дисплей | Цветной 1/4 VGA ЖК дисплей, 320 x 240, диагональ 148 м |
| Захват экранов и кривых | 50 |
| Электробезопасность | IEC 61010 1000 V CAT III / 600 V CAT IV |
| Язык меню прибора | 21 (вкл русский) |
| Интерфейс | USB тип B |
| Питание | Внешнее зарядное устройство сети 600 V CAT IV, аккумуляторная батерея (встроенная) |
| Размеры | 240 x 180 x 55 мм |
| Вес | 1,9 кг |
Технические характеристики клещей AmpFlex 800:
| Параметр | Значение |
| Диапазоны | 10 - 6500 A |
| Мин. разрешение | 0,01 А |
| Длинна | 800 мм. |
