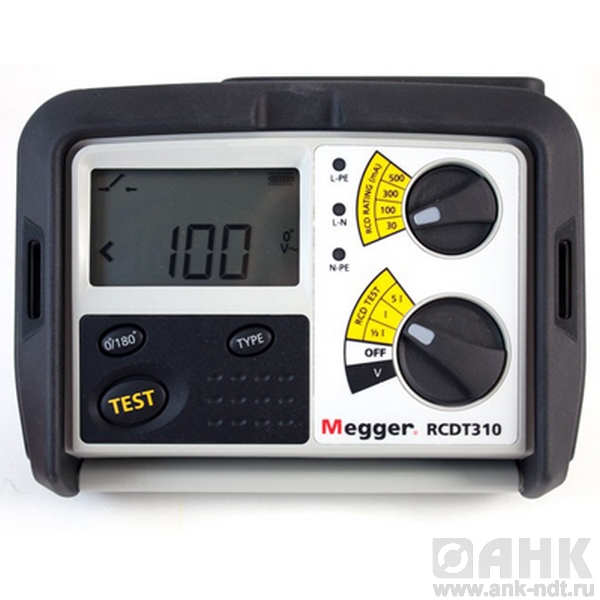

Описание измерителя параметров УЗО RCDT310
RCDT310 - тестирует все типы устройств защитного отключения (УЗО): стандартные, постоянного тока и селективные (с задержкой времени срабатывания) номиналом 30 мА, 100 мА, 300 мА и 500 мА.
Тестирование проводится током: 1/2I, 1xI и 5xI в положении 0˚ и 180˚.
Напряжение прикосновения измеряется в начале тестирования УЗО и если это напряжение превышает установленный уровень, тестирование будет автоматически запрещено. Напряжение прикосновения выбирается 25 В или 50 В.
Для замера тока отключения УЗО уровень тока медленно повышается с 1/2I до 1I (+10%). Когда УЗО отключается, на экране появляется и удерживается ток отключения. Данный тест очень полезен для диагностики ложносрабатывающих УЗО.
Отличительные особенности:
- Прочность и универсальность
- Интеллектуальная система безопасности Megger: светодиодные индикаторы подключения, блокировка, 3-фазная безопасность, запрет
- Проверка УЗО от 10 мА до 500 мА
- Проверка УЗО 1/2I, I, 5I
- Выбор 0°/180°
- Выбор напряжения прикосновения 25 В или 50 В
- Быстрое двухпроводное испытание цепей большими токами
- Измерение напряжения 0-300 В
- Рабочий диапазон от 100 до 280 В
- Интерфейс USB
Технические характеристики тестера УЗО RCDT310:
| Диапазоны тестирования (по EN61557-6) | |
| Напряжение питания | 100 В - 280 В, 45-65 Гц |
| Точность тока тестирования | Без тестирования отключения: (1/2I) от –8% до –2% Тестирование отключения: (I, 5I) от +2% до +8% Время отключения: ±1% ±1мс |
| Измерение напряжения | |
| Диапазон переменного | 0- 300 В , 25-450 Гц |
| Точность | ±2% ±2 знака |
| Напряжение сбоя (прикосновения) | |
| Отражаемый диапазон | 0-50 В |
| Ошибка | +5%/+15% ±0.5 V |
| Шаговый прирост программируемых устройств с остаточным током | 10-50 мА – шаги 1 мА 50-500 мА – шаги 5 мА 500-1000 мА- шаги 10 мА |
| Сохранение результатов тестирования (1000 результатов) | 256 номеров заказа на места тестирования Распределительный щит на 99 мест Цепи - 99 мест Фазы P1, P2, P3 Последний зарегистрированный результат можно вызвать на дисплей. Все данные можно загрузить в ПК через поставляемую программу Download Manager или программу Megger Powersuite Professional Windows |
| Температура и влажность | |
| Рабочая температура | от -5°C до +40°C |
| Рабочая влажность | Относительная влажность 93% при +40°C макс. |
| Сохранение данных | при -25°C до +70°C |
| Максимальная высота | 2000 м |
| Защита от погодных условий | по IP54 |
| Средства связи | |
| Интерфейс | USB |
| Электроснабжение | |
| Батареи | 8 x 1,5 В типа IEC LR6 (AA щелочные). Заряжаемые: 8 x 1,2 В никеле-кадмиевые или никелеметалло-гидридные батареи |
| Срок службы батарей | 2000 последовательных тестов |
| Общие даные | |
| Габаритные размеры | 203 x 148 x 78 мм |
| Масса | 980 г |
