Датчики технологических параметров бурения: точный контроль для эффективной буровой операции

Современное бурение, будь то разведочное, эксплуатационное или строительное, требует непрерывного мониторинга ключевых технологических параметров. Датчики технологических параметров бурения — это специализированные измерительные устройства, предназначенные для контроля нагрузок, давлений, моментов и частоты вращения в реальном времени. Они являются основой для систем управления буровым процессом, обеспечивая безопасность, повышая производительность и позволяя оперативно корректировать режим бурения в зависимости от горно-геологических условий.

Принцип работы

Датчики преобразуют физические параметры (усилие, давление, момент, частоту вращения) в электрические сигналы, которые считываются и обрабатываются регистрирующей аппаратурой. В зависимости от измеряемой величины, принцип работы датчиков различается:

1. Измерение веса на крюке (нагрузка на буровую установку):
Датчики веса на крюке (например, тензометрического типа) устанавливаются на силовой элемент буровой вышки или непосредственно в подвеску крюка. Они регистрируют деформацию этого элемента, которая пропорциональна приложенному усилию — весу бурильной колонны или нагрузке на забой. Эти данные критичны для контроля осевой нагрузки, что напрямую влияет на механическую скорость бурения и предотвращает перегрузки оборудования.

2. Измерение давления бурового раствора (промывочной жидкости):
Датчики давления, как правило, устанавливаются в нагнетательной линии бурового насоса. Они преобразуют давление жидкости в электрический сигнал (например, 4-20 мА) и передают его на индикатор или систему регистрации. Давление бурового раствора является важнейшим параметром, сигнализирующим о состоянии скважины, об эффективности очистки забоя и о возможных осложнениях (например, о перетоке жидкости или зашламовании).

3. Измерение частоты вращения (импульсные датчики):
Для контроля скорости вращения бурового инструмента или ротора используются импульсные датчики (индуктивные, герконовые или оптоэлектронные). Они генерируют электрические импульсы при прохождении меток (зубьев) на вращающемся элементе. Частота этих импульсов прямо пропорциональна частоте вращения. Этот параметр позволяет оптимизировать режим бурения и контролировать работу механизмов.

4. Измерение крутящего момента (момента на ключе, роторе или гидророторе):
Датчики момента измеряют реактивный момент (силу сопротивления), возникающий при вращении бурильной колонны. Для измерения используются тензометрические или другие преобразователи, встроенные в кронштейны ключей, гидророторы или механизмы верхнего привода. Момент на ключе — это прямой показатель крутящего момента, передаваемого на бурильную трубу. Он позволяет контролировать процесс свинчивания и развинчивания труб, предотвращая их поломки и определяя оптимальные усилия для соединений.

Современные датчики характеризуются высокой точностью, надежностью в суровых полевых условиях и часто имеют беспроводные интерфейсы для передачи данных, что упрощает монтаж и эксплуатацию.

Виды и разновидности: чем отличаются модели

В каталоге представлены датчики, различающиеся по измеряемому параметру, конструктивному исполнению и способу передачи данных.

1. По измеряемому параметру:

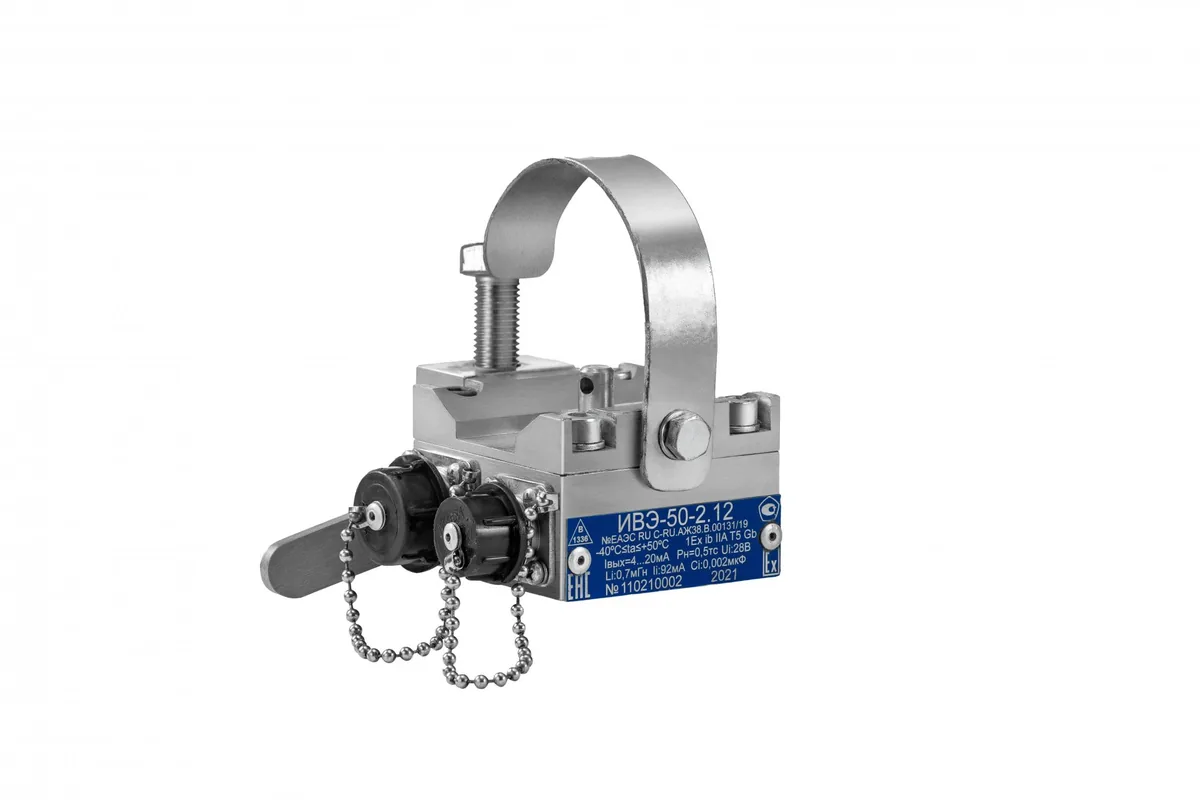

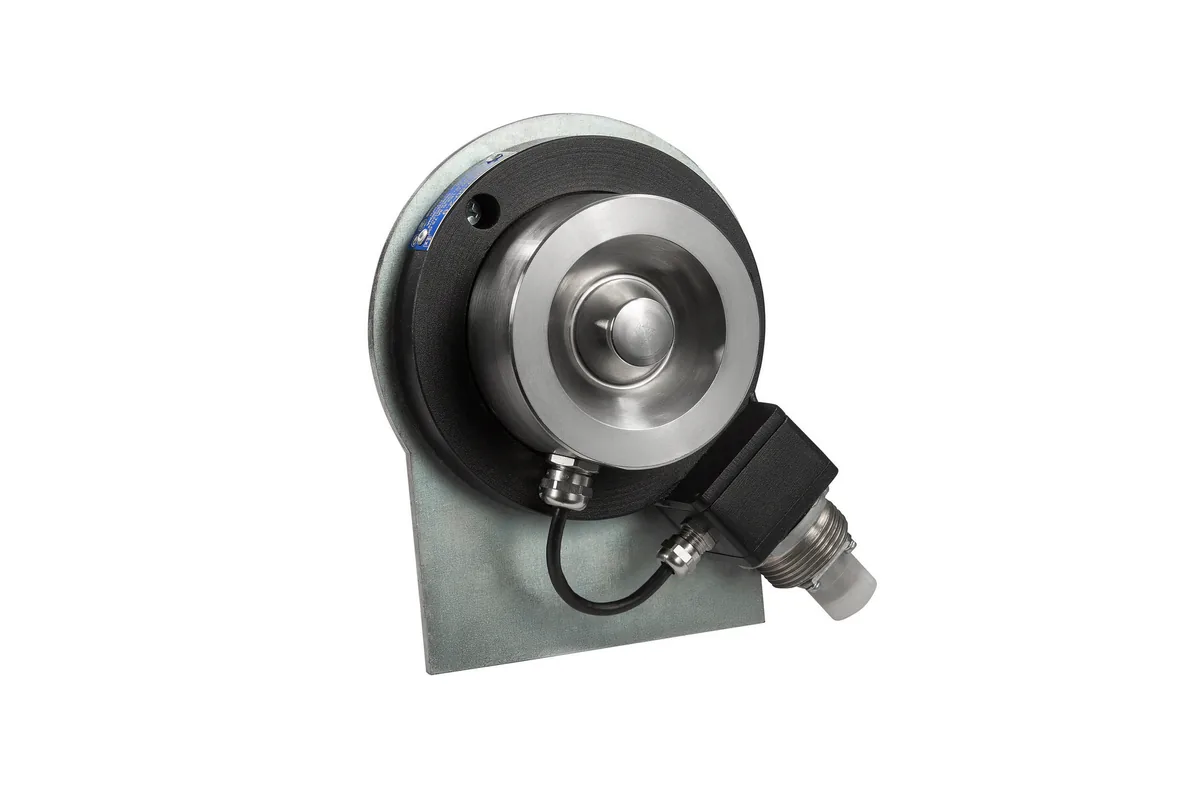

• Датчики веса на крюке (ДНК): Для контроля осевой нагрузки и веса колонны. Отличаются диапазоном измерения (например, до 50 тонн и более) и типом крепления.

• Датчики давления бурового раствора (ДВД): Для измерения давления в нагнетательной линии. Различаются по диапазону и типу выходного сигнала.

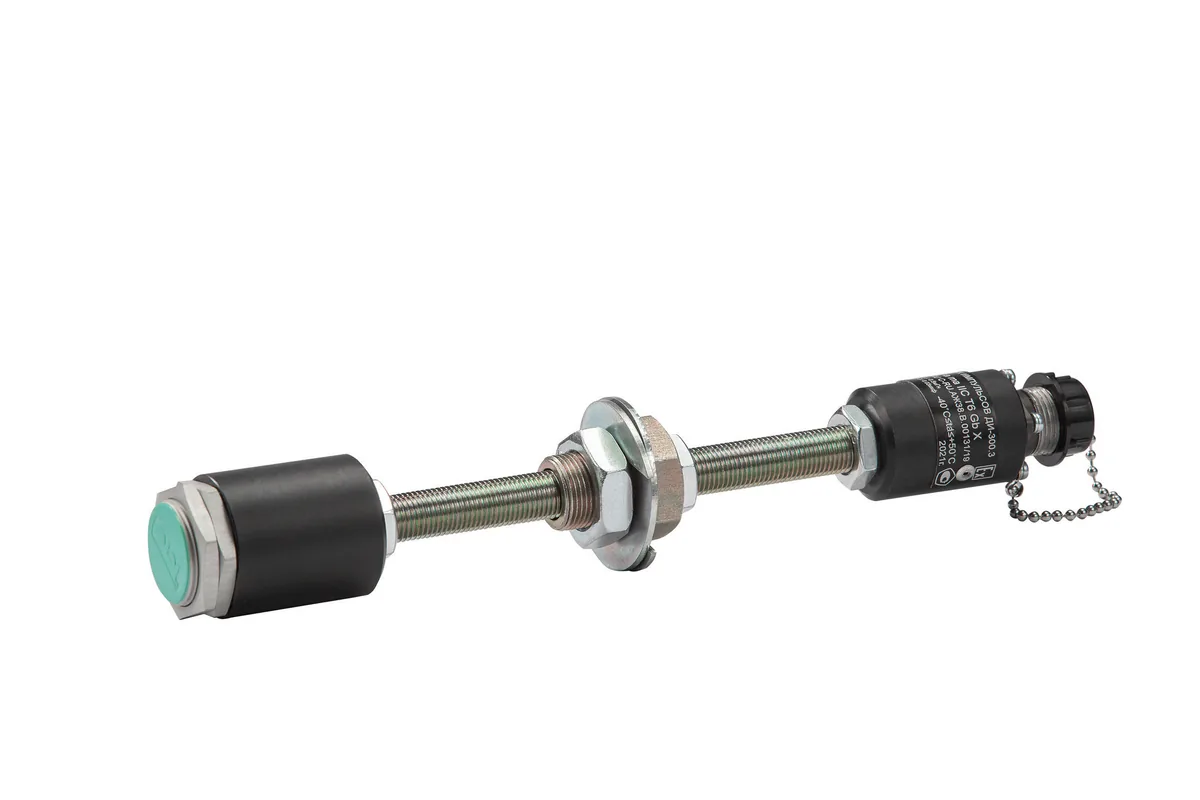

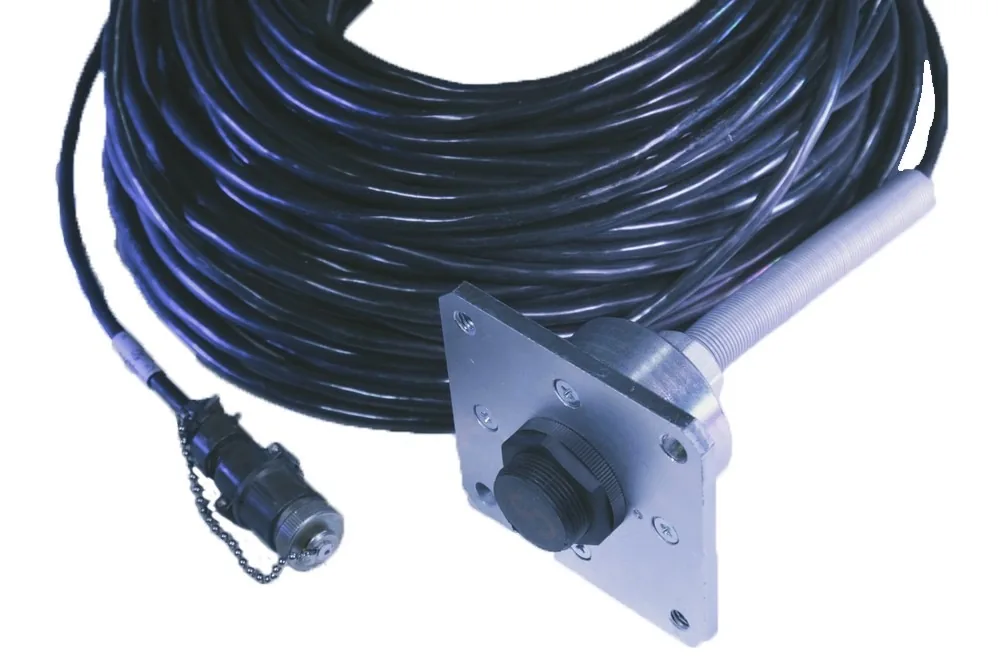

• Датчики импульсов (ДИ): Для измерения частоты вращения. Могут иметь различные типы чувствительных элементов (индуктивные, герконовые). Отличаются по количеству импульсов за оборот и способу монтажа.

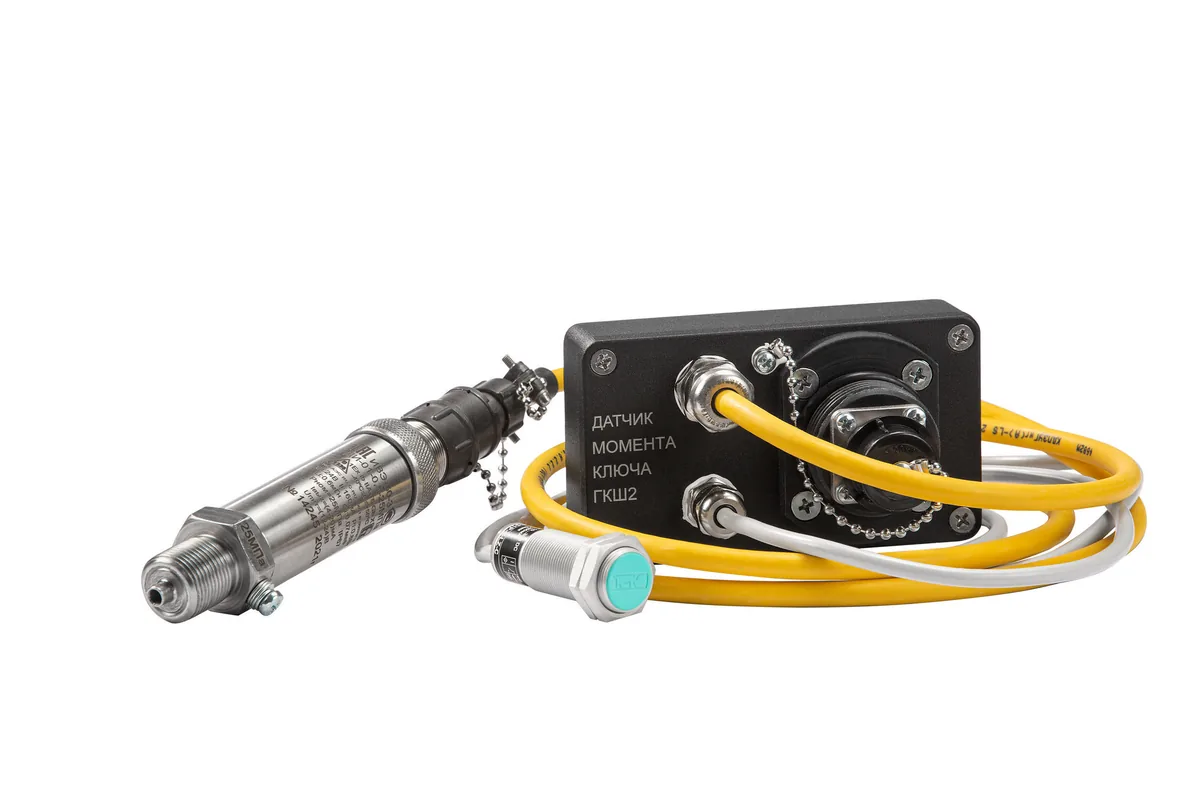

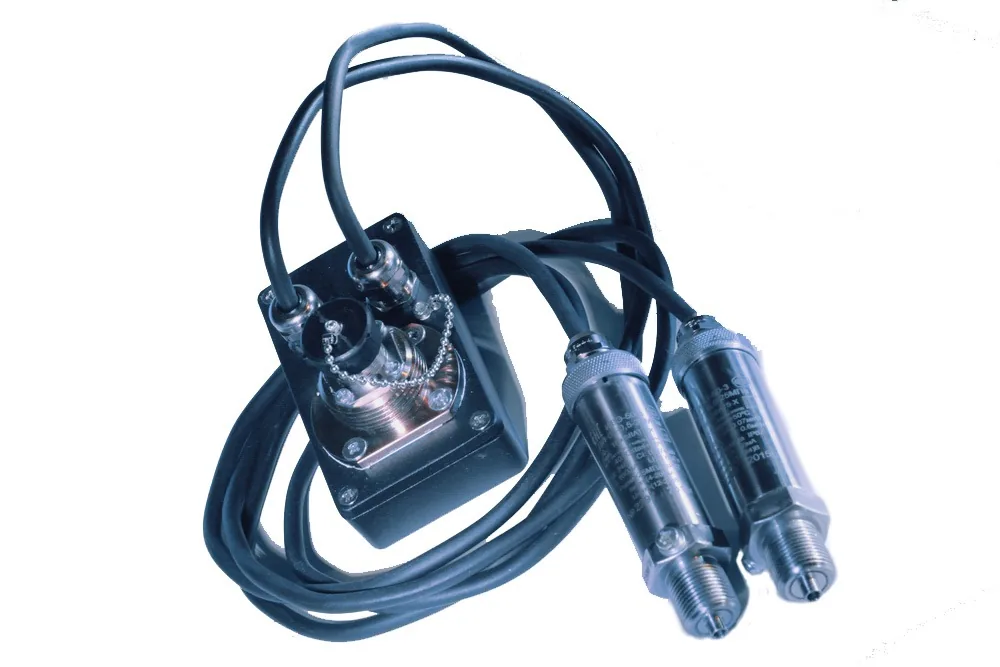

• Датчики момента (ДМК, ДМ на роторе): Для измерения крутящего момента. Различаются по месту установки (на ключе, на гидророторе, на роторе), по диапазону измерения момента и по интерфейсу (проводной или беспроводной).

2. По типу выходного сигнала и интерфейсу:

• Аналоговые (с токовым выходом 4-20 мА): Классическое решение для передачи данных на индикаторы и системы сбора данных.

• Цифровые (с интерфейсами RS-232, RS-485, CAN): Для передачи данных в цифровом виде на промышленные контроллеры и компьютеры.

• Беспроводные: Модели, передающие данные по радиоканалу (Bluetooth, Wi-Fi, специализированные протоколы). Идеальны для быстрой установки и исключения обрыва кабеля на буровой площадке.

3. По конструктивному исполнению и защите:

• Стандартные: Для работы в обычных погодных условиях.

• Пылевлагозащищенные (IP65, IP67): Для работы в условиях повышенной запыленности, влажности и вибрации на буровых площадках.

Почему стоит купить датчики технологических параметров бурения?

Установка качественных датчиков на буровом оборудовании — это прямая инвестиция в безопасность, эффективность и экономию ресурсов.

Ключевые преимущества использования:

• Безопасность: Позволяют контролировать критические параметры и избегать аварийных ситуаций (перегрузок, обрывов, выбросов).

• Эффективность: Оптимизация режимов бурения на основе объективных данных повышает механическую скорость проходки.

• Контроль качества: Обеспечивают возможность регистрации и анализа параметров для аттестации буровых работ.

• Долговечность оборудования: Предотвращение работы в запредельных режимах увеличивает срок службы бурового инструмента и установок.

• Оперативность: Позволяют геологам и буровым мастерам мгновенно реагировать на изменение условий бурения.

Где применяется оборудование?

Датчики применяются на всех типах бурового оборудования:

• Геологоразведочное бурение: Для контроля параметров при бурении скважин на твердые полезные ископаемые.

• Нефтегазовое бурение: Для мониторинга процесса бурения глубоких скважин.

• Инженерно-геологические изыскания: Для контроля режимов при бурении инженерных скважин.

• Строительное бурение (свайные работы): Для контроля параметров при погружении свай и бурении под опоры.

Как выбрать подходящие датчики и узнать цену?

В нашем каталоге представлены датчики для контроля веса, давления, момента и оборотов. Чтобы подобрать комплект датчиков, идеально соответствующих вашей буровой установке и задачам, и узнать актуальную цену, свяжитесь с нашими специалистами. Мы поможем вам определить необходимый набор параметров, диапазоны измерения и способы интеграции с вашей системой регистрации.

Купить датчики технологических параметров бурения — значит оснастить вашу буровую установку надежной системой контроля для эффективной и безопасной работы. Получите консультацию и оформите заявку на нашем сайте или по телефону прямо сейчас!
