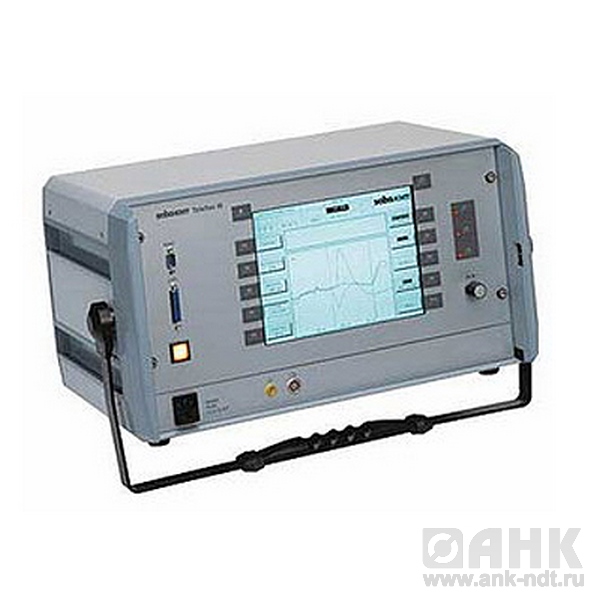

Описание рефлектометра Teleflex M
Тип оборудования: Рефлектометр, генератор звуковых частот
Производитель:SebaKMT, Германия
Серия:Teleflex
Модель: Teleflex M
Описание: Прибор для локализации дефектов силовых кабелей
Гарантия на рефлектометр Teleflex M: 1 год.
Назначение рефлектометра Teleflex M:
Teleflex M - это современный управляемый процессором рефлектометр для локализации дефектов в силовых кабелях. Обслуживание с помощью меню и автоматизированные процессы измерения упрощают его применение. Полученные данные можно сразу вывести на принтер или архивировать и анализировать с помощью программного обеспечения базы данных.
Рефлектометр Teleflex M обладает следующими функциями:
- измерение при помощи отражения (фаза/фаза, фаза/земля);
- активное измерение импульсно-дуговым методом ARM;
- метод импульсного тока;
- метод затухания колебаний (Decay);
- прожиг электрической дуги (рефлектометрия при прожиге).
Рефлектометр Teleflex M поставляется в двух вариантах: как отдельный прибор или встроенный в систему измерительной лаборатории R 30, Classic или Hitec 2000. Возможно переоборудование лабораторий старых систем.
Отличительные особенности рефлектометра Teleflex M:
- простота в обслуживании с помощью четкого структурированного программного и вспомогательного меню
- трехфазное измерение рефлектометром и цветное изображение всех трех фаз одновременно
- большой (10,4") TFT- цветной дисплей
- пользовательский интерфейс на разных языках
- высокая разрешающая способность из-за высокого 100 МГц стробирования
- внутренняя компенсация для улучшения поиска повреждения на коротких расстояниях
- интерфейс для ПК и принтера
- удобство архивации, обработки и оценки результатов измерения с помощью программного обеспечения Winkis для Windows
Технические характеристики рефлектометра Teleflex M:
| Диапазон измерения | 80 м до 160 км |
| Ширина импульсов | 50 нс, 100нс, 200нс, 500нс, 1мкс, 2 мкс, 5 мкс |
| Разрешающая способность | макс.0,2 м |
| Макс. частота опроса | 100 МГц |
| Частота измерений | 5 изображений/секунда |
| Регулировка v/2 | 10....150 м/мкс |
| Динамика | 80 дБ |
| Выходное сопротивление | 50 Ω |
| Компенсация | 25...1600 Ω |
| Режимы | -асимметричное измерение отражения |
| | -симметричное измерение отражения |
| | -дифференциальное измерение |
| | -сравнение параметров жил |
| | -метод импульсного тока |
| | -активная стабилизация электрической дуги ARM |
| | -метод затухания колебаний (Decay) |
| Дисплей | 10,4" цветной TFT, 640х480 пикселей |
| Внутреннее постоянное ЗУ | 35 изм. кривые |
| Интерфейсы | RS 232 для ПК |
| Питание | 110-240 В, 50/60 Гц, 50 ВA |
| Габариты | 483х221х258 мм |
| Вес | ≈ 8,5 кг |
| Рабочая температура | 0о С....+50о С |
| Температура для хранения | -20о С...+60о С |
