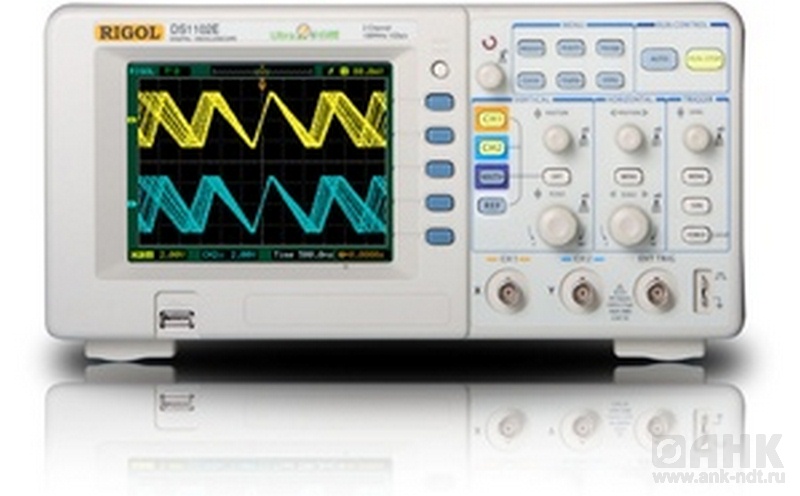

Описание DS1052E — осциллографа цифрового
Цифровой осциллограф. 2 канала. Полоса - 50 МГц. Макс. частота дискретизации: 1Гвыб/с (реальное время), 10 Гвыб/с (эквив.режим); Макс.память: 1М точек. Входной импеданс 1МОм. Цифровые фильтры. Курсорные и 20 автоизмерений. Интерфейс: USB Device/Host, RS-232, P/F Out . Дисплей – цветной 5,7” TFT (320x234). Размеры, мм : 303х154х133. Вес: 2,3кг
Применение цифрового осциллографа DS 1052E:
- Наладка электронных линий;
- Проверка функционирования электронных схем;
- Проверка логических взаимосвязей сигналов;
- Образование и технические тренинги.
Функции цифрового осциллографа DS 1052E:
- Максимальная частота дискретизации в реальном времени до 1 Гвыборки/с и эквивалентная
до 10 Гвыборок/с; - Скорость захвата до 1000 осциллограмм/с;
- 2 канала с полосой пропускания до 50 МГц;
- Настраиваемый цифровой фильтр и регистратор осциллограмм;
- 20 автоматических измерений;
- Курсорные измерения. Режимы: ручной, трэк и режим автоматических измерений;
- 10 осциллограмм, 10 настроек: хранение и воспроизведение;
- Запись осциллограмм по кадрам, сохранение и воспроизведение;
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ);
- Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска;
- Встроенная функция анализатора спектра на основе БПФ;
- Автокалибровка;
- Встроенный аппаратный частотометр;
- Режим "годен/негоден";
- Стандартный USB интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge;
- Ультракомпактный дизайн.
Програмное обеспечение UltraScope:
UltraScope разработан для цифровых осциллографов RIGOL. Пользователь может осуществлять связь между ПК и осциллографом через интерфейсы RS-232, GRIP и USB. Это позволяет управлять цифровым осциллографом с компьютера, сохранять данные параметров сигнала и форму сигнала.
Технические характеристики цифрового осциллографа DS 1052E:
| Параметр | Значение |
| Полоса пропускания | 50 МГц |
| Частота дискретизации в реальном времени | 1 ГВыб/с |
| Эквивалентная частота дискретизации | 10 ГВыб/с |
| Время нарастания | 7 нс |
| Входной импеданс | 1МОм±2% |
| Время горизонтальной развертки | 5 нс/дел до 50 с/дел |
| Дисплей | 5,6" TFT (64k, цветной цвет LCD), 320х234 |
| Каналы | 2 канала + внешний запуск |
| Объем памяти | 1 Mб |
| Чувствительность по вертикали | 2мВ/дел - 10В/дел |
| Разрешение по вертикали | 8 бит |
| Режим входа А1 и А2 | DC, AC, земля |
| Режимы запуска | По фронту, видео, по длине импульса, задержка , внешняя синхронизация |
| Режимы запуска - развертки | Авто, нормальный, однократный |
| Погрешность измерения временных интервалов | ±0,01% |
| Максимальное входное напряжение | 300В DC, AC пик, (1МОм входной импеданс 10Х), 5В (Вскз, 50 Вт входной импеданс, BNC ) |
| Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) |
| Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка. |
| Курсорные измерения | Режимы: ручной, трэк и автоматических измерений |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек |
| Напряжение-питание / потребляемая мощность | 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс. |
| Вес | 2,4Кг |
