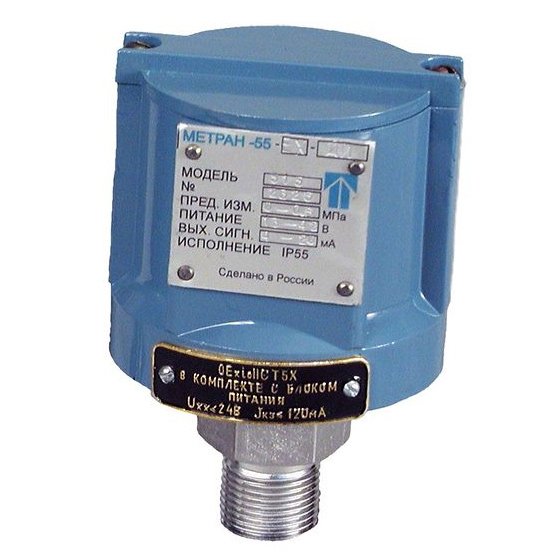

Поверка датчиков избыточного давления Метран-55-ДИ, Метран-55-Ex-ДИ в Белгороде
Назначение: для непрерывного преобразования избыточного давления нейтральных и агрессивных газообразных и жидких сред в унифицированный токовый выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства. Датчики имеют обыкновенное (Метран-55-ДИ) и коррозионностойкое (Метран-55-Ех-ДИ) исполнение.
Заменен в 2000 г. на 18375-00
Поверка датчиков избыточного давления Метран-55-ДИ, Метран-55-Ex-ДИ
Принцип действия датчиков основан на тенэорезистивном эффекте. Датчики состоят из измерительного преобразователя, размещенного в измерительном блоке, и электронного преобразователя.
Измеряемое давление подается в камеру измерительного блока и преобразуется в деформацию чувствительного элемента, а затем в изменение электрического сопротивления тензорезисторов тензопреобразователя.
Электронный преобразователь преобразует изменение электрического сопротивления в токовый выходной сигнал.
Чувствительным элементом тензопреобразователя является пластина из монокристалического сапфира с кремниевыми пленочными тензорезисторами (структура КНС), прочно соединенная с металлической мембраной тензопреобразователя.
Поверка датчиков производится в соответсвии с МИ 1997-89 «Преобразователи давления измерительные. Методика поверки.»
Межповерочный интервал — 2 года
Нормативные документы
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с жлектическими аналогичными выходными сигналами ГСП. Общие технические условия.»
- ТУ 4212-009-12580824-98 «Датчики избыточного давления Метран-55-ДИ, Метран-55-Ех-ДИ. Технические условия.»
