Назначение: для непрерывных автоматических измерений объёмной доли кислорода (О2), массовой концентрации вредных веществ, довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе, в том числе паров нефти и нефтепродуктов, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Поверка газоанализатора АНКАТ-64М3

Газоанализаторы представляют собой многоканальные одноблочные носимые (индивидуальные) приборы непрерывного действия.

В газоанализаторы устанавливаются от двух до четырех датчиков, образуя от двух до четырех измерительных каналов:

• измерительный канал ТХ (при установке термохимического датчика — ТХД), основанный на термокаталитическом принципе измерения, — для определения довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности, в том числе паров нефти и нефтепродуктов;
• измерительные каналы ЭХ (при установке электрохимического датчика — ЭХД), основанные на электрохимическом принципе измерения:
  • измерительный канал О2 — для определения объёмной доли кислорода (О2);
  • измерительные каналы CO, H2S, ND2, БО2, Cl2, HCl, NH3 — для определения массовой концентрации вредных веществ — оксида углерода (СО), сероводорода (H2S), диоксида азота (NO2), диоксида серы (SO2), хлора (C12), хлороводорода (HCl), аммиака (NH3).

Способ отбора пробы — диффузионный. Допускается принудительная подача пробы на газоанализаторы от внешнего побудителя расхода.

Режим работы — прерывисто-продолжительный по ГОСТ 18311-80.

Корпус газоанализаторов изготовлен из обрезиненного ударопрочного поликарбоната.

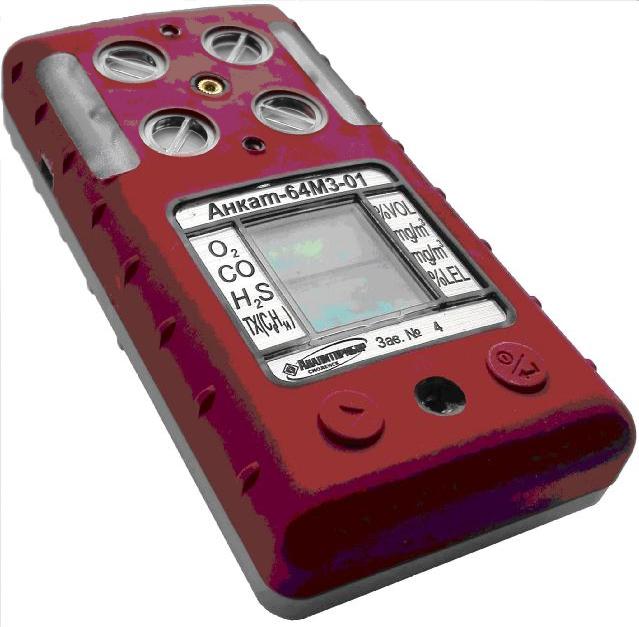

На лицевой поверхности корпуса газоанализаторов расположены:

• окно отбора пробы для ТХД и ЭХД;
• цифровое отсчетное устройство (табло) и окна световой сигнализации;
• таблички с наименованием определяемых компонентов и единицами физической величины;
• кнопки для управления режимами работы газоанализаторов;
• окно звукового излучателя.

На задней поверхности газоанализаторов расположены:

• зажим (клипса) для крепления газоанализаторов на поясе, кармане и т.д.;
• табличка с техническими характеристиками газоанализаторов;
• контакты для подключения адаптера, предназначенного для заряда аккумуляторной батареи и связи с ВУ.

Вывод измерительной информации осуществляется:

• на табло;
• в кодированной форме по цифровым каналам связи с ВУ.

Таблица 1 — Модификации газоанализаторов

Программное обеспечение

Газоанализаторы имеют:

• встроенное программное обеспечение (далее — ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов, расчета и выдачи на табло сообщения о среднесменном значении определяемого компонента по каждому из измерительных каналов (кроме измерительного канала О2) от момента последнего включения газоанализаторов;
• сервисное программное обеспечение (далее — СПО), позволяющее считывать и устанавливать значения часов реального времени, считывать, архивировать и отображать на ПЭВМ в графическом и табличном видах измеренные значения содержания определяемого компонента из энергонезависимой памяти газоанализаторов.

ВПО и СПО газоанализаторов соответствуют ГОСТ Р 8.654-2015.

Уровень защиты ВПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механической защиты и с помощью специальных программных средств (средств программной разработки) и соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты СПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством встроенных средств СПО и соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 — Идентификационные данные программного обеспечения
