Поверка газоанализатора ФП11.1, ФП11.2, ФП11.2к в Белгороде
Назначение: для измерения объемной доли одного из горючих газов метана, пропана или водорода в воздухе и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов, для контроля загазованности воздуха в производственных помещениях, колодцах, подвалах, скважинах и т.д., в которых возможно образование взрывоопасных смесей газов категорий ПА, ПВ, ПС, групп Т1…Т5 по ГОСТ 22782.0-81 и ГОСТ 30852.0-2002.
24.06.2013 заменен на 22577-13 Взамен № 22577-05
Поверка газоанализатора ФП11.1, ФП11.2, ФП11.2к
В основе работы газоанализаторов лежит принцип регистрации изменения сопротивления термокаталитического сенсора при воздействии на него газа. Газоанализаторы ФП 11 являются приборами эпизодического действия.
Газоанализаторы ФП11 выпускают трех модификаций:
- ФП 11.1 — приборы со встроенным блоком датчиков и конвекционной подачей контролируемой среды;

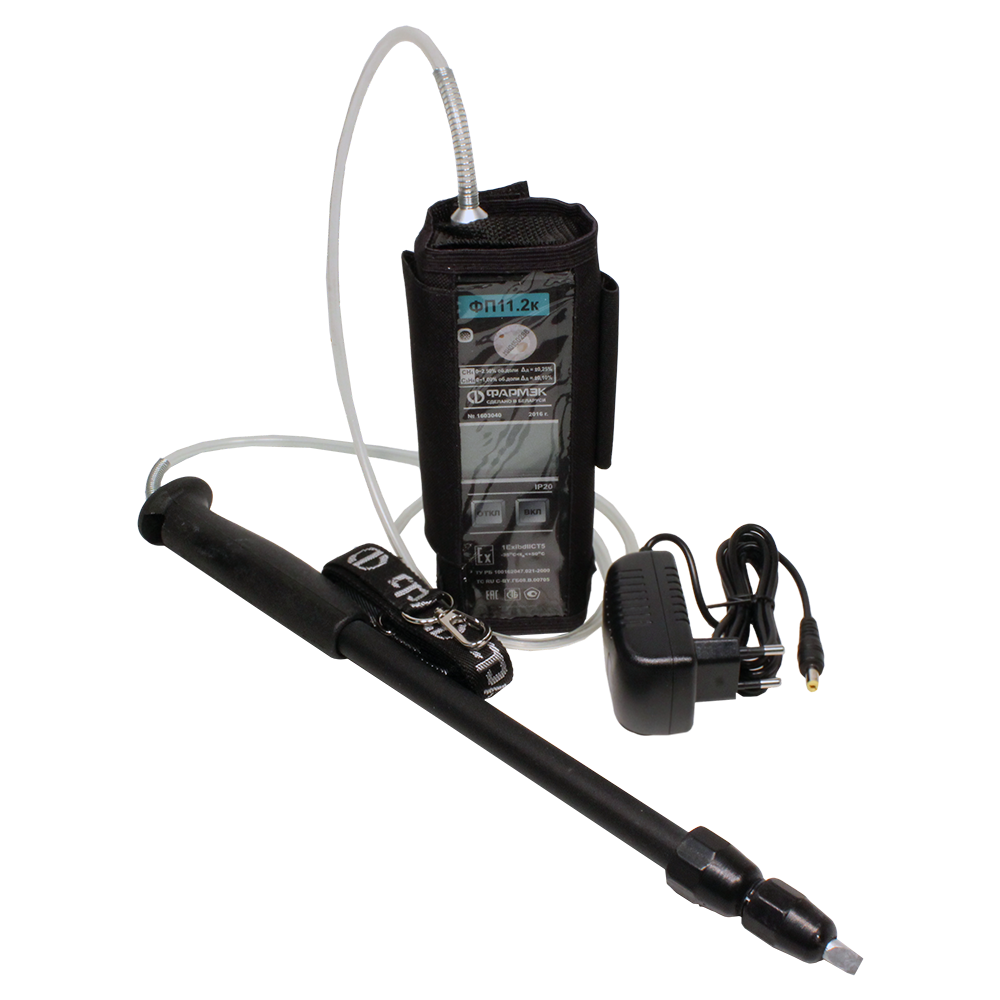

- ФП 11.2, ФП 11.2к — приборы со встроенным блоком датчиков и принудительной подачей контролируемой среды с помощью встроенного электрического микронасоса.
Поверка газоанализатора производится в соответствии с методикой поверки МП.МН 903-2000 «Методика поверки газоанализаторов ФП 11» с изменением, утвержденной РУП «БелГИМ», Республика Беларусь, в 2006 г. и входящей в комплект технической документации.
Основные средства поверки:
- ГСО-ПГС СН4-воздух;
- ГСО-ПГС СзН8-воздух;
- ГСО-ПГС Н2 -воздух в баллонах под давлением по ТУ 6-16-2956-92.
- Секундомер СОС Пр-2-2, кл.3 ТУ 25-1894.003-90
- Ротаметр РМ-А-0,О63Г УЗ, 0-0,63 мз/ч ГОСТ 13045-81
- Вентиль точной регулировки ВТР, АПИ4.463.002
- Трубка поливинилхлоридная (ПВХ), 6х 15, ТУ 64-2-286-79.
Межповерочный интервал -1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
- ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
- ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
- ГОСТ 30852.0-2002 «Электрооборудование взрывозащищенное. Часть 0. Общие требования». ГОСТ 30852.1-2002 «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взры вонепроницаемая оболочка».
- ГОСТ 30852.10-2002 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь I»,
- ГОСТ 22782.0-81 «Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний».
- ГОСТ 22782.3-77 «Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испьгганий».
- ГОСТ 22782.5-78 «Электрооборудование взрывозащищенное с видом взры возащиты «Искробезопасная электрическая цепь». Технические требования и методы испытаний».
- ГОСТ 22782.6-81 «Электрооборудование взрывозащищенное с видом взрывозащиты «Взрывонепроницаемая оболочка». Технические требования и методы испытаний».
- ТУ РБ 100162047.021-2000 «Газоанализаторы ФП 11. Технические условия».
- МП. МН 903 -2000. «Методика поверки. Газоанализаторы ФП 11».
