Назначение: для воспроизведения напряжения постоянного тока, воспроизведения силы постоянного тока.
Модицикации: ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46, ПрофКиП Б5-46/1, ПрофКиП Б5-47, ПрофКиП Б5-48, ПрофКиП Б5-66, ПрофКиП Б5-67, ПрофКиП Б5-70, ПрофКиП Б5-70/1, ПрофКиП Б5-70/2, ПрофКиП Б5-71, ПрофКиП Б5-77, ПрофКиП Б5-78/3, ПрофКиП Б5-78/5, ПрофКиП Б5-78/7, ПрофКиП Б5-85/1, ПрофКиП Б5-88.
Поверка источника питания линейного ПрофКиП Б5
Принцип действия источников питания основан на понижении питающего напряжения трансформатором с последующим его выпрямлением, фильтрацией и компенсационной стабилизацией. Для уменьшения мощности, рассеиваемой на регулирующем элементе, в источниках питания используется релейное переключение вторичных обмоток силового трансформатора, в зависимости от выходного напряжения.
Источники питания выполнены в виде моноблока со съёмным сетевым кабелем питания, источники выполнены в металлическом корпусе.
Источники питания различаются между собой:
- максимальным выходным напряжением основных каналов;
- максимальным значением тока в нагрузке основных каналов;
- количеством основных каналов;
- наличием/отсутствием дополнительного канала с фиксированным выходным напряжением и током в нагрузке.

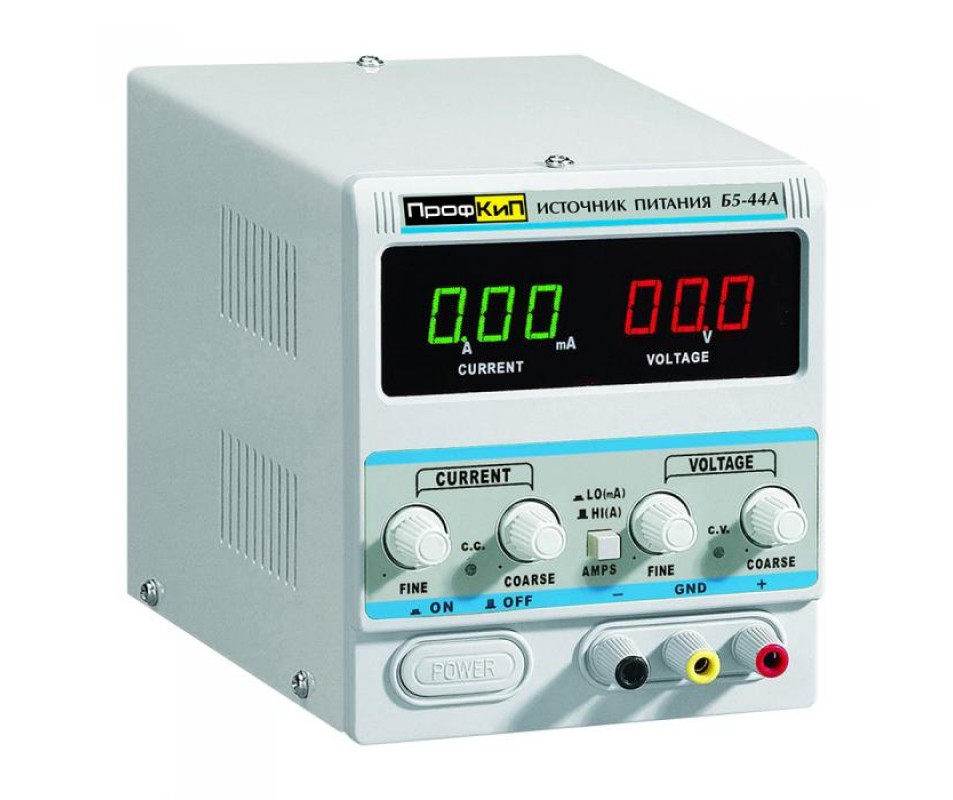

На передней панели расположены: регуляторы выходного напряжения и тока, индикаторы режимов стабилизации, цифровые индикаторы текущих (установленных) значений напряжения и силы тока, кнопки управления и выходные гнёзда.
На задней панели расположены: разъём для подключения кабеля питания и элементы систем охлаждения (вентиляционные отверстия, радиаторы силовых регулирующих элементов). Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка путём установки несъёмной наклейки на боковую панель источника питания.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель источников питания с помощью наклейки и состоит из арабских цифр и букв. Нанесение знака поверки на источники не предусмотрено.
Знак утверждения типа
наносится на лицевую панель источника методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Комплектность
| Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Источник питания линейный | ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46, ПрофКиП Б5-46/1, ПрофКиП Б5-47, ПрофКиП Б5-48, ПрофКиП Б5-66, ПрофКиП Б5-67, ПрофКиП Б5-70, ПрофКиП Б5-70/1, ПрофКиП Б5-70/2, ПрофКиП Б5-71, ПрофКиП Б5-77, ПрофКиП Б5-78/3, ПрофКиП Б5-78/5, ПрофКиП Б5-78/7, ПрофКиП Б5-85/1, ПрофКиП Б5-88 | 1 шт. |
| Руководство по эксплуатации | ПРШН.418111.100-2021 РЭ | 1 экз. |
| Кабель питания | — | 1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Работа с источниками питания» руководства по эксплуатации ПРШН.418111.100-2021 РЭ.
Нормативные документы
- Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
- Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110’16 до 100 А»
- ТУ ПРШН.418111.100-2021 Источники питания линейные ПрофКиП Б5. Технические условия
