Поверка источника питания постоянного тока NGU в Белгороде
Назначение: для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
Модификации: NGU201, NGU401.
Поверка источника питания постоянного тока NGU
Принцип действия источников питания постоянного тока NGU основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Источники питания постоянного тока могут работать как в режиме генерации, так и потребления тока (режим электронной нагрузки).

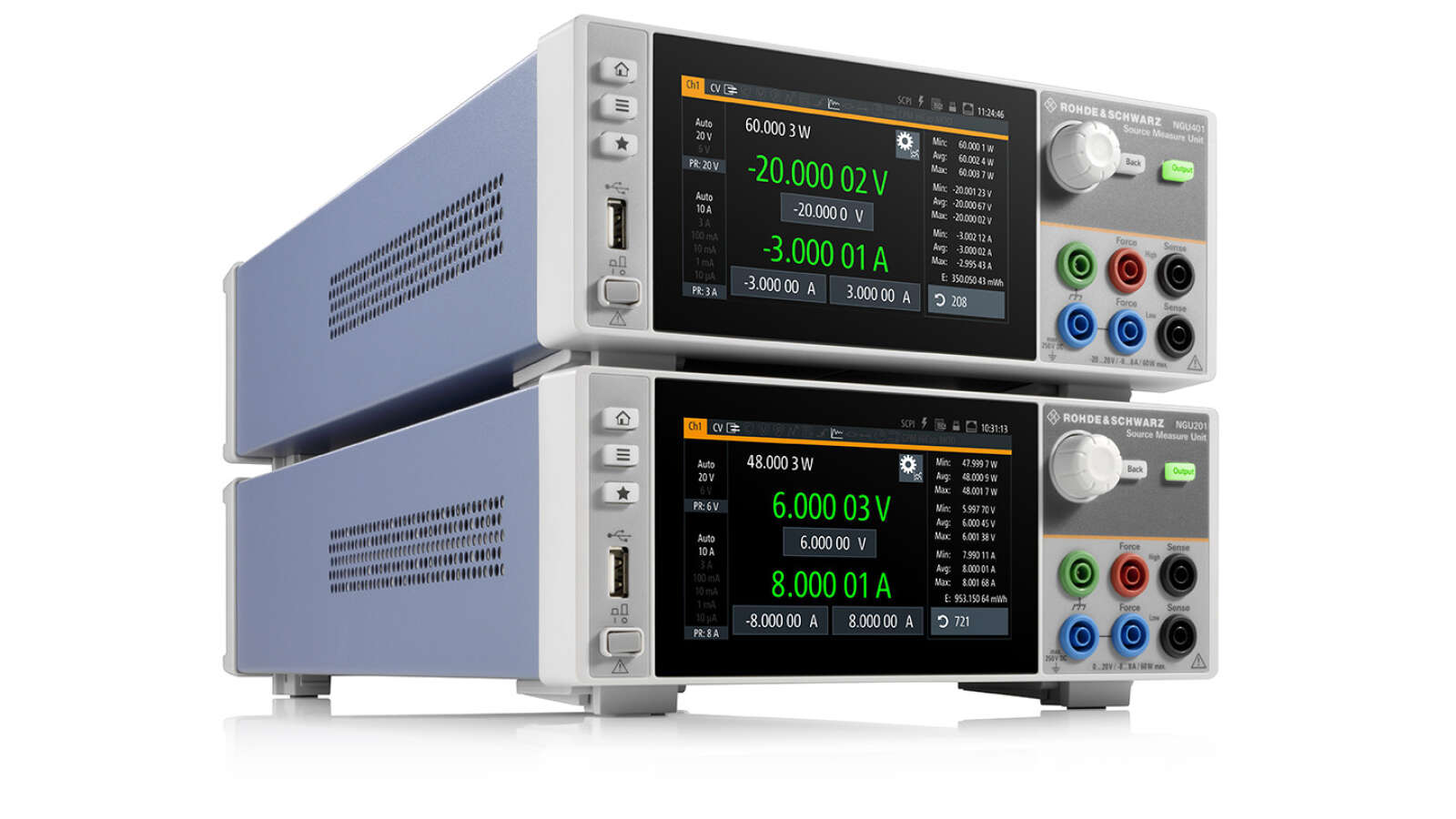

Конструктивно источники питания постоянного тока NGU выполнены в виде настольного лабораторного прибора. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Индикация режимов работы, установленных и измеряемых значений напряжения и силы тока, осуществляется с помощью сенсорного дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш, поворотного переключателя и/или сенсорного дисплея, расположенных на лицевой панели, а также по интерфейсам дистанционного управления USB, LAN, GPIB.
Знак утверждения типа
наносится на переднюю панель источников питания постоянного тока NGU в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока | модификация NGU201 или NGU401 | 1 шт. |
| Опция вольтметра (для NGU201) | K104 | по отдельному заказу |
| Опция интерфейса GPIB | B105 | по отдельному заказу |
| Комплект ЗИП | — | 1 компл. |
| Руководство по эксплуатации | — | 1 экз. |
Сведения о методах измерений
приведены в разделе 8 “Порядок работы” руководства по эксплуатации
Нормативные документы
- Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
- Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
- Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
