Поверка измерителей иммитанса цифрового E7-22 в Белгороде
Назначение: для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, конденсаторов, катушек индуктивности), представляемых параллельной или последовательной двухэлементной схемой замещения, на частотах тест-сигнала 120 Гц и 1 кГц. Область применения — проведение работ в процессах наладки, ремонта и лабораторных исследованиях на предприятиях электронной и радиотехнической промышленности, в научно-исследовательских институтах и научно-производственных организациях.
Поверка измерителей иммитанса цифрового E7-22

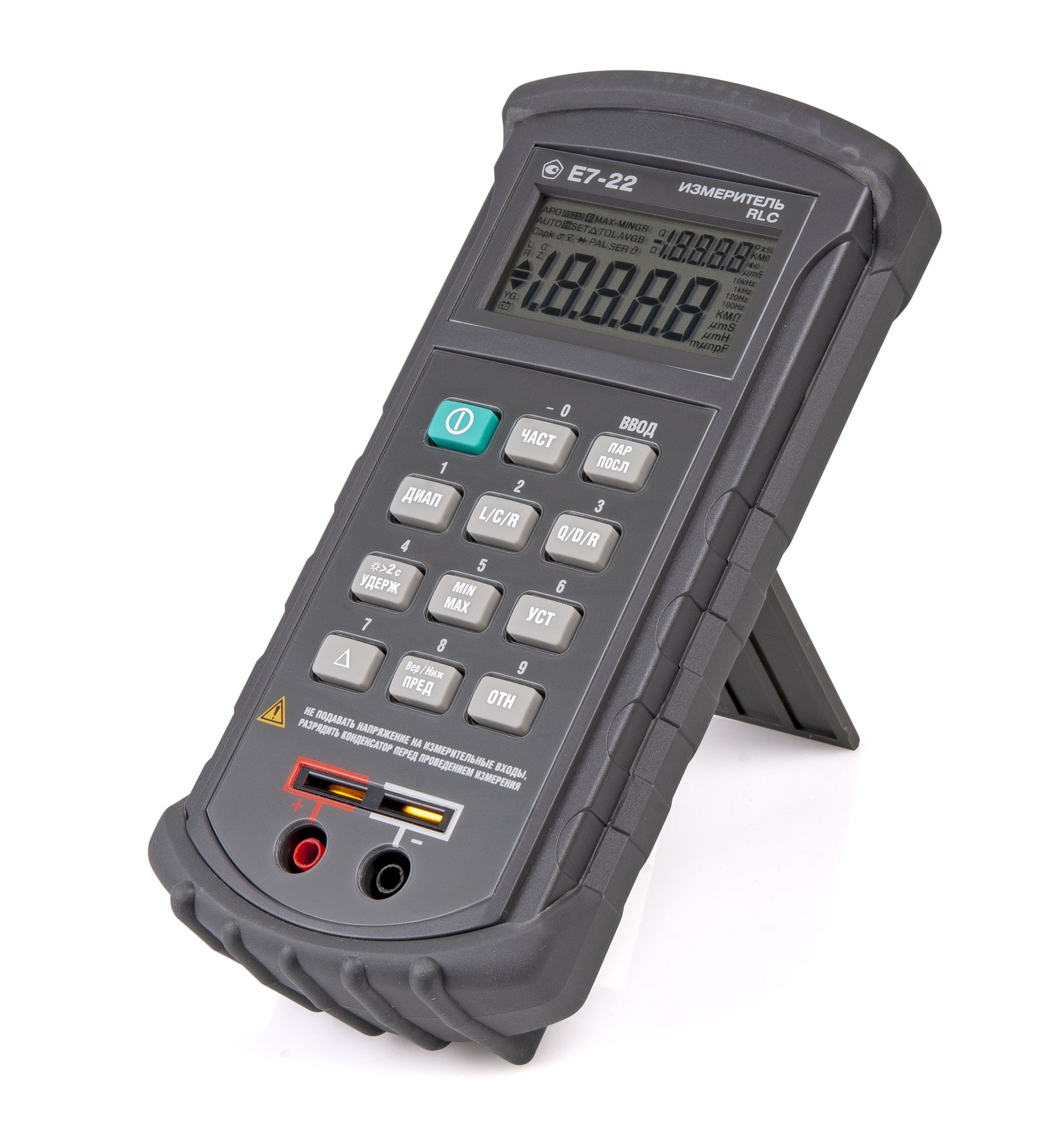

Измерители иммитанса цифровые Е7-22 представляют собой многофункциональные цифровые электроизмерительные приборы с питанием от 9 В батареи типа «Крона» или от сетевого адаптера питания постоянного тока. На лицевой панели измерителей расположены функциональные клавиши , входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети , жидкокристаллический цифровой дисплей . Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях . Измеренные значения отображаются на жидкокристаллическом дисплее , имеющем цифровую шкалу, индикаторы режимов измерения, индикаторы единиц измерения и индикаторы текущего состояния измерительного процесса . Измерители снабжены интерфейсом типа 1{S-232 для связи с персональным компьютером с оптической развязкой .
Измерители Е7-22 обеспечивают измерение параметров иммитанса (сопротивления , емкости , индуктивности) с базовой погрешностью 0 ,7 °/о . Принцип работы измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением и последующим сравнением с опорным напряжением.
Поверку измерителей иммитанса цифровых Е7-22 следует проводить в соответствии с документом МП-002/447-2003 « ГСИ . Измерители иммитанса цифровые Е7-22. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест—Москва» в феврале 2003 г. и ГОСТ 8.294-85 « ГСИ . Мосты переменного тока уравновешенные . Методика поверки».
Основное оборудование , используемое при поверке :
- магазин сопротивлений Р4830;
- магазин емкости кодоуправляемый Р5086;
- магазин индуктивности кодоуправляемый Р5085;
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 « Средства измерения электрических и магнитных величин . Общие технические условия ».
- ГОСТ 25242-93 «Измерители параметров иммитанса цифровые . Общие технические требования и методы испытаний ».
- ГОСТ 8.294-85 « ГСИ . Мосты переменного тока уравновешенные . Методика поверки ». Техническая документация фирмы—изготовителя
