Поверка измерительных комплексов массы жидкости FlexiMix в Белгороде
Назначение: для дозирования массы или объёма жидкости.
Поверка измерительных комплексов массы жидкости FlexiMix
Принцип работы комплексов измерительных массы жидкости FlexiMix основан на регулировании потока различных присадок для топлива (до шести) и изменении частоты включения электроклапанов в зависимости от объёма или веса топлива, в которое нужно добавить присадку. Поток присадки находится под давлением благодаря насосной группе с дозировочным насосом, который перекачивает присадку из бака-хранилища. Контроль процесса добавления присадок выполняется основным контроллером впрыска (IC-M). Объём вводимой присадки измеряется объёмным счётчиком (блоком впрыска (IB)). Этот объём поддерживается пропорционально потоку основного продукта в соответствии с установленными параметрами.
Комплексы измерительные массы жидкости FlexiMix состоят из основного контроллера впрыска (IC-M), контроллеров расширения впрыска (IC-E), блоков впрыска (IB), насосной группы.
Программное обеспечение
Внутреннее ПО, встроенное в основной контроллер впрыска (IC-M), выполняет обобщённые функции управления комплексом, управление контроллерами расширения впрыска, блоками впрыска, насосной группой, клапанами в зависимости от заданных параметров, вывод информации на дисплей и интерфейсы связи.
ПО, встроенное в контроллеры расширения впрыска (IC-E), выполняет функции управления блоками впрыска, насосной группой, клапанами.

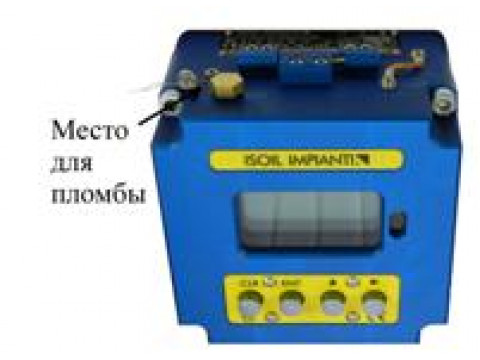

Ограничение доступа к метрологически значимой части ПО реализовано на программном уровне. Программный уровень реализован в виде пароля. Пароль можно ввести только при удалении ключа в виде контровочного винта, на котором предусмотрена установка пломбы.
Уровень защиты программного обеспечения комплексов измерительных массы жидкости FlexiMix от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения
| Наименование
ПО |
Идентификационное наименование ПО | Номер
версии ПО |
Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатор а ПО |
| Программа микроконтроллера основного контроллера впрыска (IC-M) | — | IM-01.15 | — | — |
| Программа микроконтроллера контроллера расширения впрыска (IC-E) | — | IE-01.15 | — | — |
Поверка осуществляется по документу МП РТ 1718-2012 «Комплексы измерительные массы жидкости FlexiMix. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 01 февраля 2012 г.
При поверке применяются следующие средства измерений:
- весы, предел взвешивания 2000 г, ПГ ±0,5 г;
- цилиндр 1-500-1 ГОСТ 1770-74, вместимость 500 мл, ПГ ±2,5 мл;
- ареометр АНТ-1 ГОСТ 18481-81, диапазон измерений плотности 650 — 1070 кг/м3, ПГ ±0,5 кг/м3.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным массы жидкости FlexiMix
- Техническая документация «ISOIL IMPIAN^ S.P.A.», Италия.
- ГОСТ 8.021-05 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
