Поверка калибратора многофункционального DPI 800 в Белгороде
Калибраторы многофункциональные серии DPI 800 предназначены для:
- измерений избыточного, абсолютного и разности давлений;
- измерений и воспроизведения электрических сигналов преобразователей термоэлектрических и термопреобразователей сопротивления, соответствующих температуре;
- измерений электрических сигналов силы постоянного тока и напряжения постоянного тока от измерительных преобразователей давления;
- измерений и воспроизведения напряжения постоянного тока;
- измерений напряжения переменного тока;
- измерений и воспроизведения сопротивления постоянному току;
- измерений и воспроизведения частоты электрических сигналов.
Поверка калибратора многофункционального DPI 800

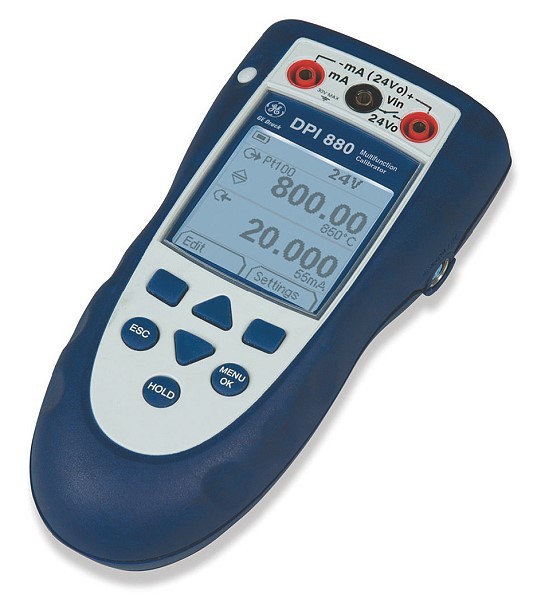

Калибраторы многофункциональные серии DPI 800 модификаций DPI 800, DPI 802, DPI 812, DPI 822, DPI 832, DPI 842, DPI 880 представляют собой портативные электрические приборы с расположенными на их передних панелях клавишами для выбора режимов измерения или воспроизведения и ввода значений физических величин.
Принцип действия в режиме измерений давления основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления моста вызывает пропорциональное изменение его выходного напряжения.
Принцип работы калибраторов многофункциональных серии DPI 800 в режиме измерений электрических сигналов основан на их аналогово-цифровом преобразовании (АЦП) и отображении результатов на дисплее. В режиме калиброванных сигналов действие калибраторов многофункциональных серии DPI 800 основано на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микро-ЭВМ, в аналоговые сигналы, поступающие на выход приборов.
На передней панели калибраторов многофункциональных серии DPI 800 расположены гнезда для подключения к внешним объектам и приборам соответственно в режимах: воспроизведения и измерения напряжения, тока, сопротивления постоянному току, частоты электрических сигналов, сигналов термопреобразователей сопротивления термопар.
Калибраторы многофункциональные DPI 800 и DPI 802 имеют один или два встроенных модуля давления.
Внешние модули давления IDOS UPM и IDOS UPM P подключаются к калибраторам многофункциональным серии DPI 800 при помощи кабеля.
Калибраторы многофункциональные серии DPI 800 различаются функциональными возможностями и выбором различных измеряемых параметров.
В нижней части калибратора устанавливаются электрические батареи питания.
Пломбировка калибраторов многофункциональных серии DPI 800 от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения передней и задней панели корпуса.
Программное обеспечение
Работой встроенного программного обеспечения управляет микро-ЭВМ, расположенная внутри корпуса на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микро-ЭВМ в процессе производства калибраторов. Установленный бит защиты запрещает чтение кода микро-ЭВМ, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.
Управление режимами работы и настройками калибраторов многофункциональных серии DPI 800 осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память калибратора, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения калибраторов многофункциональных серии DPI 800
| Идентификационные данные (признаки) | Значение | |
| DPI 800 — DPI 842 | DPI 880 | |
| Идентификационное наименование программного обеспечения | DK0246 | DK0279 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V 7.07.00 | не ниже V 2.06.00 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | — | — |
ПО устанавливается на предприятии-изготовителе в процессе производства калибраторов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений- низкий по Р 50.2.077-2014.
Поверка осуществляется в соответствии с методикой МП РТ 2239-2014 «Калибраторы многофункциональные серии DPI 800. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 10 ноября 2014 г.
Основные средства поверки:
- манометр грузопоршневой Ruska 2000, диапазон измерений (1,4.710) кПа, СКО 1,2* 10-5 (номер по Госреестру СИ 40259-13);
- манометры грузопоршневые СРВ5000. Диапазоны измерений (-100 … -3) кПа (0,003.0,25), (0,02.1), (0,04.10) МПа, КТ 0,005 (номер по Госреестру СИ 33079-08);
- манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600 (номер по Госреестру СИ 31703-06);
- манометр грузопоршневой СРВ5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (номер по Госреестру СИ 33079-08);
- задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 63 до минус 0,25 кПа, КТ 0,02 (номер по Госреестру СИ 25940-03);
- калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (номер по Госреестру СИ 42701-09);
- барометр образцовый переносной БОП-1М-3. Диапазон измерений (0,5.280) кПа, 1 разряда (номер по Госреестру СИ 26469-04);
- компаратор-калибратор универсальный КМ300КТ, режим воспроизведения напряжения постоянного тока AU = ± (0,0015 % от U + 0,00004) мВ, режим воспроизведения силы постоянного тока AI = ± (0,0035 % от I + 0,0005)мА (номер по Госреестру СИ 54727-13);
- мера электрического сопротивления постоянного тока многозначная Р3026-2, КТ 0,005/1,5 • 10-6 (номер по Госреестру СИ 8478-04);
- измеритель температуры многоканальный прецизионный МИТ 8.10, диапазон от минус 200 до плюс 962 °С, At = ± (0,004 + 10-5-|t|) °С (номер по Госреестру СИ 19736-11);
- мультиметр 3458А, диапазоны измерений (воспроизведения): 100мВ, 1В, 10В, 100В,10 мА, 100мА, 10 Ом, 100 Ом, 1 кОм, 0-10 кОм, 40 Гц-10 МГц (номер по Госреестру СИ 25900-03);
- калибратор универсальный FLUKE 5520A, диапазоны измерений (0-32,9) В ПГ ± (U-12×10-6…U-20×10-6); (0-329,999) мА ПГ ± (I100x10-6); (0-10,9) кОм ПГ ± (R-28×10-6… R-40×10-6); (0-329) В ПГ ± (U120x10-6. U190x10-6); 10 Гц-10 кГц ПГ ± (f2,5×10-6) (номер по Госреестру СИ 29282-05).
Сведения о методах измерений
- Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на калибраторы многофункциональные серии DPI 800.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным серии DPI 800
- ГОСТ Р 8.764-2011 Государственная поверочная схема для средств измерений электрического сопротивления.
- Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
