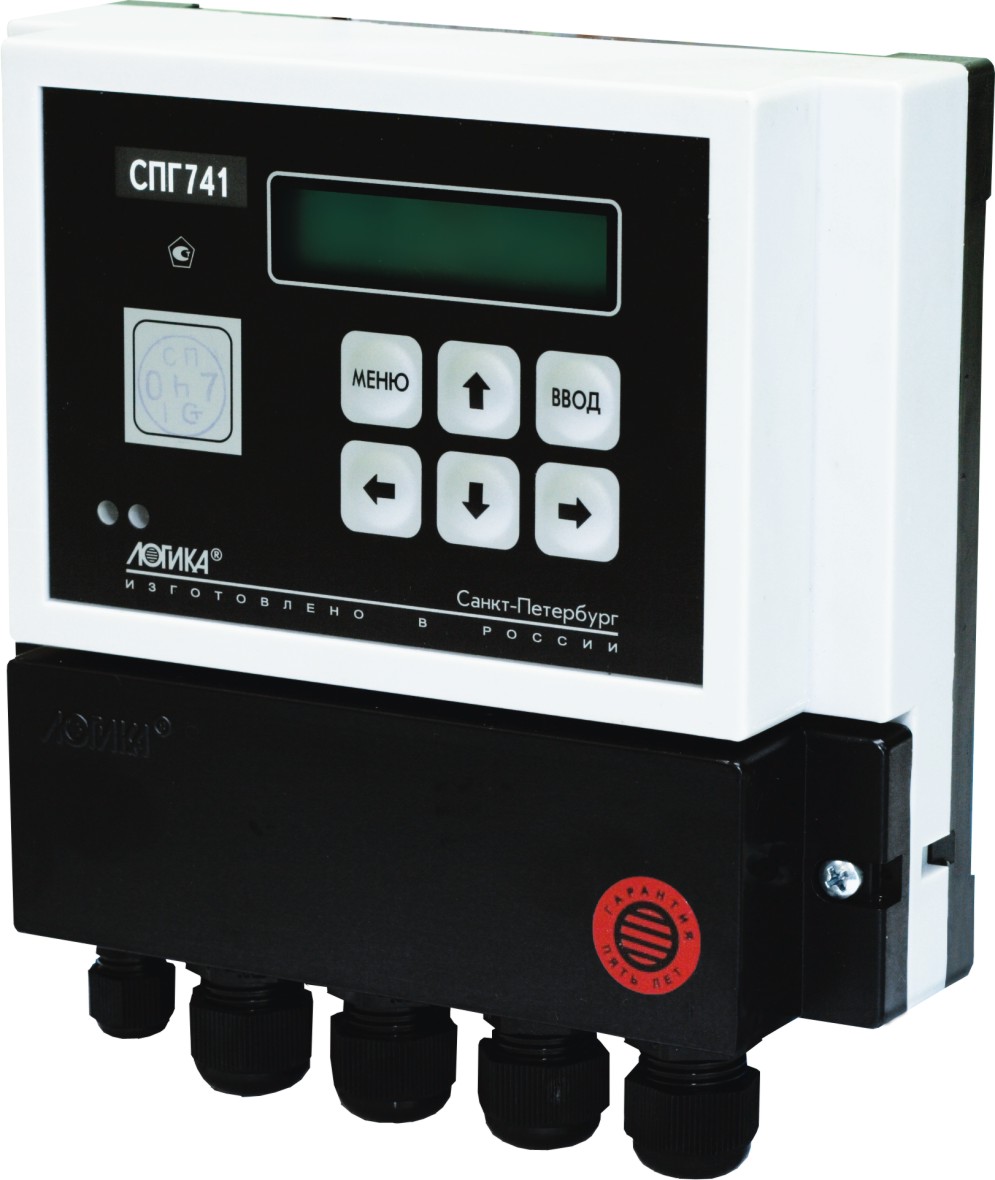

Поверка корректора СПГ741 (мод. 01, 02) в Белгороде

Назначение: для измерения электрических сигналов, соответствующих параметрам природного газа, транспортируемого по трубопроводам, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям.

Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета природного газа.

Поверка корректора СПГ741 (мод. 01, 02)

Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков объема, давления, температуры и других параметров газа, транспортируемого по трубопроводам, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

В качестве датчиков параметров газа совместно с корректорами могут применяться:

• преобразователи объемного расхода и счетчики объема с импульсным выходным сигналом частотой 0-18 Гц и 0-1000 Гц;
• преобразователи давления и перепада давления с выходным сигналом 4-20 мА (для корректоров модели 01) или 0,4-2 В (для корректоров модели 02);
•  термопреобразователи сопротивления 100П, 50П, 100М и 50М.

Корректоры рассчитаны на обслуживание двух трубопроводов. К корректорам могут быть подключены пять датчиков давления с выходным сигналом тока или напряжения, два датчика температуры с выходным сигналом сопротивления и два датчика объема с импульсным выходным сигналом.

В составе измерительных комплексов корректоры обеспечивают:

• измерение расхода и объема газа при рабочих условиях, давления, перепада давления и температуры по каждому трубопроводу;
• вычисление расхода и объема газа, приведенных к стандартным условиям, и средних значений температуры и давления по каждому трубопроводу;
• вычисление суммарных по обоим трубопроводам стандартных расхода и объема, в том числе объема, превышающего среднесуточную норму поставки;
• показания измеренных и вычисленных параметров на встроенном табло;
• контроль параметров на соответствие допустимым диапазонам с формированием выходного дискретного сигнала при их нарушении;
• контроль внешнего оборудования посредством входного дискретного сигнала;
• ведение календаря и времени суток и учет времени работы (счета);
• защиту данных от несанкционированного изменения.

Значения рабочих и стандартных объемов, средних значений температуры и давления архивируются в часовом, суточном, декадном и месячном архивах, вмещающих 1080 часовых, 185 суточных, 96 декадных и 48 месячных значений каждого архивируемого параметра.

Алгоритмы вычислений физических характеристик, расхода и объема газа соответствуют ГОСТ 30319.0-96…ГОСТ 30319.3-96 и ПР 50.2.019-2006 для рабочих условий: Ра=0,1… 12 МПа, Т=250…340 К, р=0,66…1,05 кг/м , содержание азота 0…0,15 молярный долей, содержание диоксида углерода 0…0,15 молярных долей. Коэффициент сжимаемости вычисляется по уравнению состояния GERG-91 мод.
