Поверка мультиметра цифрового 34410А, 34411А в Белгороде
Назначение: для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости.
Поверка мультиметра цифрового 34410А, 34411А

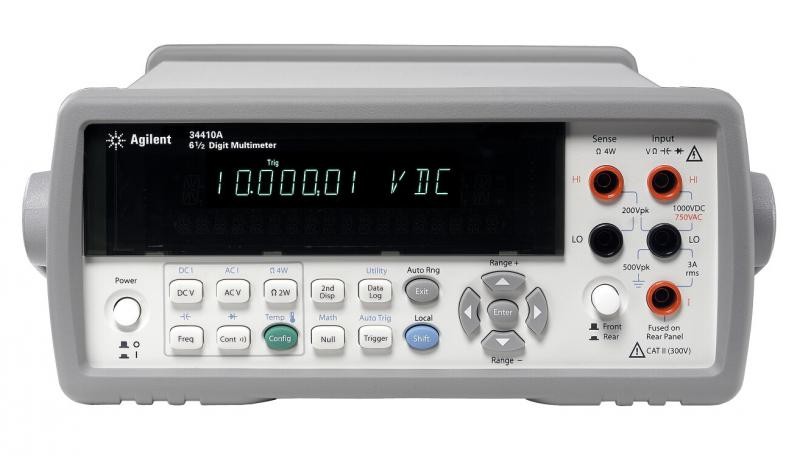

Мультиметры цифровые 34410A, 34411A представляют собой многофункциональные высокоточные измерительные приборы. Управление процессом измерения осуществляется при
помощи встроенного микропроцессора.
На передней панели мультиметров расположены:
- выключатель питания,
- функциональные клавиши,
- входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети,
- многофункциональный жидкокристаллический цифровой дисплей.
Функциональные клавиши служат для переключения режимов измерения и выбора специальных функций при измерениях. На задней панели мультиметров расположены: входные разъёмы, аналогичные разъемам на передней панели, соединитель сетевого шнура, клемма заземления шасси и соединители интерфейса USB, интерфейса LAN и интерфейса GPIB. Все мультиметры снабжены ручкой для переноса.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Измеренные значения отображаются на 6½ разрядном жидкокристаллическом дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Мультиметры модификации 34411A в отличие от модификации 34410A позволяют задавать число отсчетов до или после события запуска и обладают большей памятью количества отсчетов при дистанционном управлении мультиметром.
Поверка осуществляется по документу МП-238/447-2011 «Мультиметры цифровые 34410A, 34411A. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест—Москва» в июне 2011 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В;
- пределы допускаемой абсолютной погрешности (∆U): ± (0,000011 – 0,000018)·U;
- диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц);
- пределы допускаемой абсолютной погрешности (∆U): ± (0,00015 – 0,002)·U;
- диапазон воспроизведения силы постоянного тока: 0 – 20,5 А;
- пределы допускаемой абсолютной погрешности (∆I): ± (0,0001 – 0,0005)·I;
- диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц);
- пределы допускаемой абсолютной погрешности (∆I): ± (0,0004 – 0,003)·I;
- диапазон воспроизведения частоты переменного тока: 0,01 Гц – 2 МГц;
- пределы допускаемой абсолютной погрешности (∆f): ± (2,5·10-6)·f;
- диапазон воспроизведения электрического сопротивления: 0,0001 Ом – 1100 МОм;
- пределы допускаемой абсолютной погрешности (∆R): ± (0,000028 – 0,003)·R;
- диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ;
- пределы допускаемой абсолютной погрешности (∆C): ± (0,0025 – 0,011)·C;
- имитация термометра сопротивления (1000 Ом): от минус 200 до 600 °С; (∆Т): ± (0,03 – 0,07) ºC
