Преобразователи термоэлектрические взрывозащищенные WR (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТП.
Описание
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Конструктивно ТП имеют разборную конструкцию и состоят из сменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами), соединительной головки и защитной арматуры.
Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой, помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два ЧЭ с изолированными или неизолированными рабочими спаями. ЧЭ ТП имеют номинальные статические характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001.
Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом.
ТП изготавливаются различных исполнений, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.
В соединительную головку ТП могут устанавливаться измерительные преобразователи утвержденных типов с аналоговым или цифровым выходным сигналом. Термопреобразователи могут комплектоваться дополнительными защитными термогильзами различной конструкции, изготовленными из нержавеющей стали или из других материалов.
Таблица 1 — Схема составления условного обозначения ТП
Преобразователь термоэлектрический х — WR х K — х х х 0
1        2    3 4 5
1. Наличие защитной термогильзы
H
С термогильзой
N
Без термогильзы
2. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001
S
S — платинородий-платиновые
R
R — платинородий-платиновые
B
B — платинородий-платинородиевые
K
K — хромель-алюмелевые (никельхром-никельалюминиевые)
N
N — никель-хром-кремниевые/никель-кремниевые
T
T — медь-константановые (медь-медьникелевые)
E
E — хромель-константановые (никельхром-медьникелевые)
J
J — железо-константановые (железо-медьникелевые)
3. Тип присоединения
2
Неподвижное резьбовое соединение
4
Неподвижный фланец
6
Термогильза с винтовой резьбой
7
Термогильза с винтовой резьбой и фланцем
9
Термогильза для сварного монтажа
4. Тип соединительной головки
4
Соединительная головка во взрывозащищенном исполнении
5
Соединительная головка в искрозащищенном исполнении
5. Опционально
A
Соединительная головка D06L
B
Соединительная головка D01L

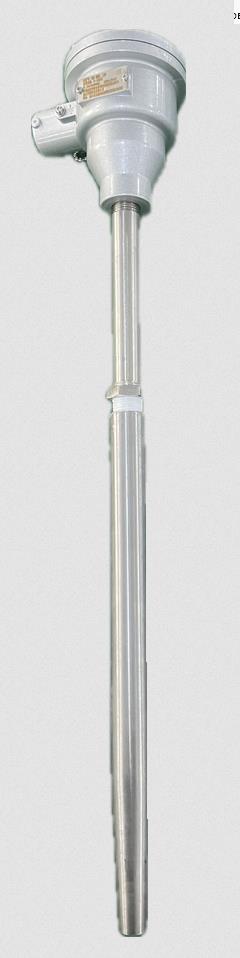

Фотографии общего вида ТП и место нанесения заводского номера приведены на рисунке 1.
Пломбирование ТП не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на маркировочной табличке, прикрепленной к защитной головке ТП, и/или на металлическом шильдике, прикрепленном к корпусу ТП. Заводской номер ТП наносится методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
