Поверка рейки дорожной универсальной РДУ АНДОР в Белгороде
Рейки дорожные универсальные РДУ-АНДОР (далее — рейки) предназначены для измерений неровностей поверхностей оснований и покрытий автомобильных дорог и аэродромов (ГОСТ 30412-96), измерений продольных и поперечных уклонов проезжей части и обочин дорог, измерений крутизны откосов и насыпей, измерений толщины дорожных покрытий, рейки так же могут применяться для контроля отклонений от прямолинейности, уклонов и неровностей поверхностей строительной продукции (рам, дверей, ворот из дерева, полихлорвинила, стали, алюминия и других материалов, оснований, фундаментов, стен зданий и других сооружений из железобетона и других материалов) в соответствии с ГОСТ 26433.1. Поверка рейки дорожной универсальной РДУ АНДОР осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Описание РДУ АНДОР

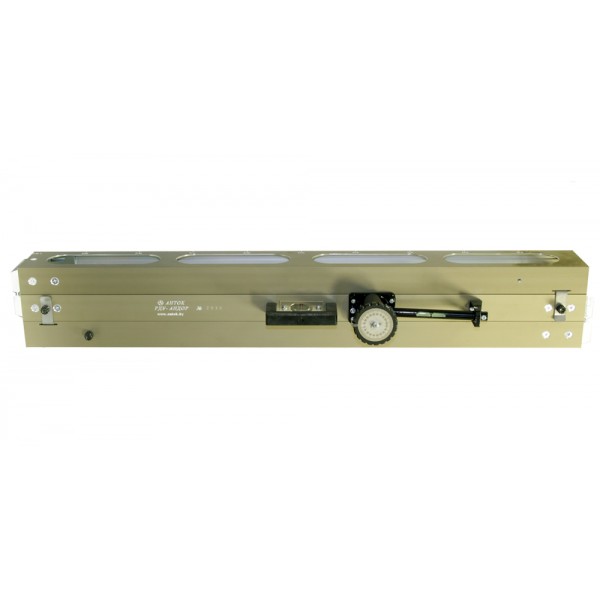

Рейка представляет собой складную трехсекционную конструкцию. Секции корпуса рейки изготовлены из легкого металла (алюминия или алюминиевых сплавов) и представляют собой полый брусок прямоугольного сечения. Секции корпуса соединены между собой шарнирами, в рабочем состоянии фиксируются стопорными винтами, расположенными внутри центральной секции корпуса.
На боковой поверхности рейки нанесены штрихи (риски), указывающие места для измерений просветов.
На центральной секции рейки установлен измеритель уклонов, состоящий из измерительной головки и сочлененного с ней уровня. Измерительная головка представляет собой механизм с вращающимся колесом и лимбом со шкалой, который жестко соединен с валом с винтовой канавкой, расположенным внутри корпуса. Один конец уровня закреплен на оси, позволяющей осуществлять качающие движения, второй конец уровня установлен на винтовой канавке измерительной головки и прижимается к ней с помощью пружины. При вращении лимба головки один конец уровня перемещается, позволяя тем самым производить измерения уклонов.
Во внутренней полости центральной секции вмонтирован эклиметр, предназначенный для измерений крутизны откосов. Эклиметр представляет собой диск (сектор) с противовесом и с нанесенной на нем шкалой значений крутизны в обе стороны. Эклиметр свободно вращается на оси. Шкала эклиметра закрыта прозрачным стеклом с нанесенным на нем штрихом, по которому ведется измерение крутизны откосов.
Для измерений неровностей поверхностей в комплект поставки входит клиновой промерник, представляющий собой клин с определенным углом уклона и нанесенными на одной грани шкалами: одна шкала предназначена для измерений просветов, другая -для измерений толщины слоев покрытий.
Для удобства эксплуатации (установки, перемещения, транспортировки) рейка имеет ручку. Для предохранения от климатических и механических воздействий в походном положении рейку складывают, стопорят винтами и упаковывают в чехол.
Рейки изготавливаются в двух исполнениях: РДУ-АНДОР и РДУ-АНДОР-Э. Отличие реек РДУ-АНДОР и РДУ-АНДОР-Э заключается в том, что рейка РДУ-АНДОР имеет механическое измерительно-отсчетное устройство углов наклона (с использованием измерительной головки с ампулой и эклиметра), а рейка РДУ-АНДОР-Э
электронное измерительно-отсчетное устройство S-DIGIT MULTI производства фирмы GEO-FENNEL (Германия).
Поверка осуществляется в соответствии с документом МРБ МП.1828-2008 «Рейки дорожные универсальные РДУ-АНДОР. Методика поверки», утверждённым БелГИМ в 2008 г. (с извещением №1, утвержденным БелГИМ 26.12.2010 г.)
Основные средства поверки:
- Рулетка измерительная металлическая, класс точности 3 по ГОСТ 7502,
- Меры длины концевые плоскопараллельные, набор №2, класс точности 3 по ГОСТ 9038,
- Линейка поверочная ШМ-2-3000-Ш по ГОСТ 8026,
- Набор щупов №2 по действующим ТНПА, класс точности 2,
- Линейка измерительная металлическая по ГОСТ 427,
- Квадрант оптический КО-30 по ГОСТ 14967,
- Микроскоп инструментальный БМИ-1Ц по ГОСТ 8074,
- Штангенрейсмас ШР-400-0,05 по ГОСТ 164.
