Поверка счетчиков аэрозольных частиц Fluke 985 в Белгороде
Назначение: для измерений счетной концентрации аэрозольных частиц в воздушной среде.
Поверка счетчиков аэрозольных частиц Fluke 985
Конструктивно счетчик выполнен в виде моноблока, в котором скомпонованы оптическая система с источником света и фотоприемником, пробоотборная система со встроенным насосом, микропроцессор, дисплей. В качестве источника света используется лазерный диод. Электрическое питание осуществляется от аккумуляторной батареи или от сети переменного тока.
Принцип работы счетчика основан на фотоэлектрическом методе регистрации аэрозольных частиц, использующем зависимость интенсивности рассеянного частицей света от размера частицы.
Аэрозольные частицы с пробой воздуха попадая в освещенный рабочий объем, рассеивают излучение. Рассеянное излучение фокусируется и регистрируется фотоприемником, преобразующим световой импульс в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц. С помощью микропроцессора рассчитываются значения счетной концентрации аэрозольных частиц с учетом расхода пробы воздуха. Результаты измерений представляются в интегральной и дифференциальной форме.

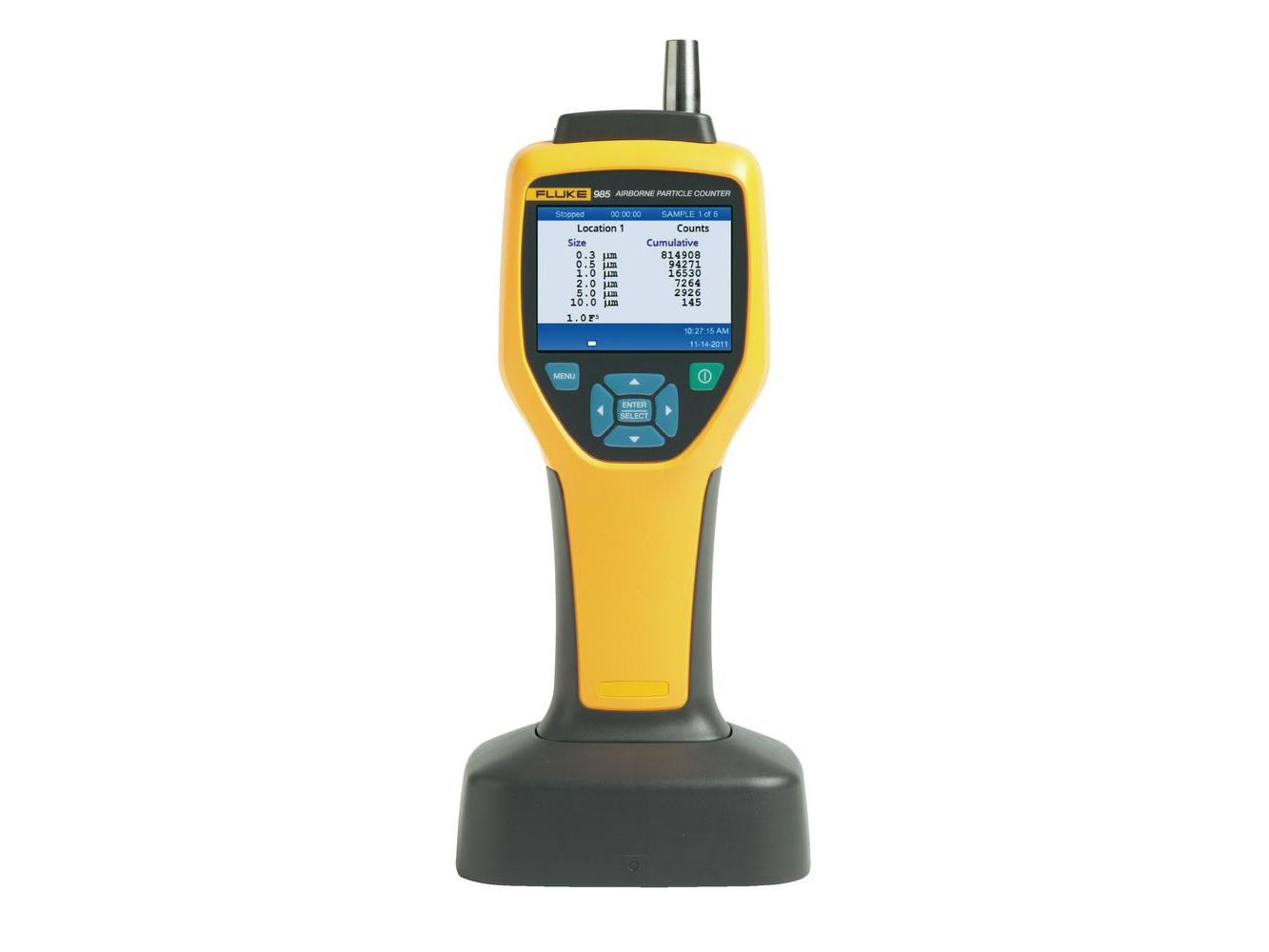

Внешний вид счетчика, обозначение места для размещения знака утверждения типа.
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО). Основные функции ПО: обработка, вычисление, хранение и передача результатов измерений на компьютер.
Идентификационные данные ПО
| Наименование
ПО |
Идентифика
ционное наименование ПО |
Номер версии (идентификации-онный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| «Программа измерений счетной концентрации аэрозольных частиц Fluke 985» | WF | 1.38 | — | — |
Идентификационное наименование и версия ПО отображаются в диалоге информации о счетчике. Встроенное ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 32862010.
Поверка осуществляется по документу Р 50.2.047 — 2005 «ГСИ. Счетчики аэрозольных частиц. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 27.12.2005 г.
Основные средства поверки:
- Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до 10 дм , пределы допускаемой относительной погрешности измерений ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 3 %;
- расходомер-счетчик газа РГС-2, диапазон измерений от 2,0 до 25,0 дм3/мин, пределы допускаемой относительной погрешности измерений ± 1 %.
Сведения о методах измерений
- В документе «Счетчики аэрозольных частиц Fluke 985. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам аэрозольных частиц Fluke 985
- Техническая документация фирмы «Fluke Corporation», США
- ГОСТ Р 8.606-2004. «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов»
