Поверка течеискателя-сигнализатора ФП12 в Белгороде
Назначение: для обнаружения утечек и измерений объемной доли метана (СН4), пропана (C3H8), или водорода (Н2), и выдачи световой и звуковой сигнализации при превышении установленных пороговых значений объемной доли указанных газов, область применения — производственные помещения (ГРП, ГНС, котельные и т.д.), подвалы, колодцы и другие газовые объекты, а также газопроводы высокого, среднего и низкого давления, в том числе и подземные газопроводы, при проведении регламентных и ремонтно-восстановительных работ.
Поверка течеискателя-сигнализатора ФП12
Течеискатели—сигнализаторы ФП12 являются приборами эпизодического действия со встроенным блоком датчиков и принудительной подачей контролируемой среды с помощью встроенного электрического микронасоса.
Питание течеискателя—сигнализатора ФП 12 осуществляется от никель—кадмиевых аккумуляторов типа 4/5 ( KR 17/43). Течеискатели—сигнализаторы ФП12 являются взрывозащищенными и им присвоена маркировка взрывозащиты Ех[ib]dIICT5 X.
Метод измерения основан на регистрации изменения сопротивления полупроводникового датчика при воздействии на него газа. Градуировка производится по метану (СН4) и пропану (С3Н8), либо водороду (Н2). В основе работы ФП 12 лежит принцип регистрации изменения сопротивления полу— проводникового датчика (сенсора) при воздействии на него газа.

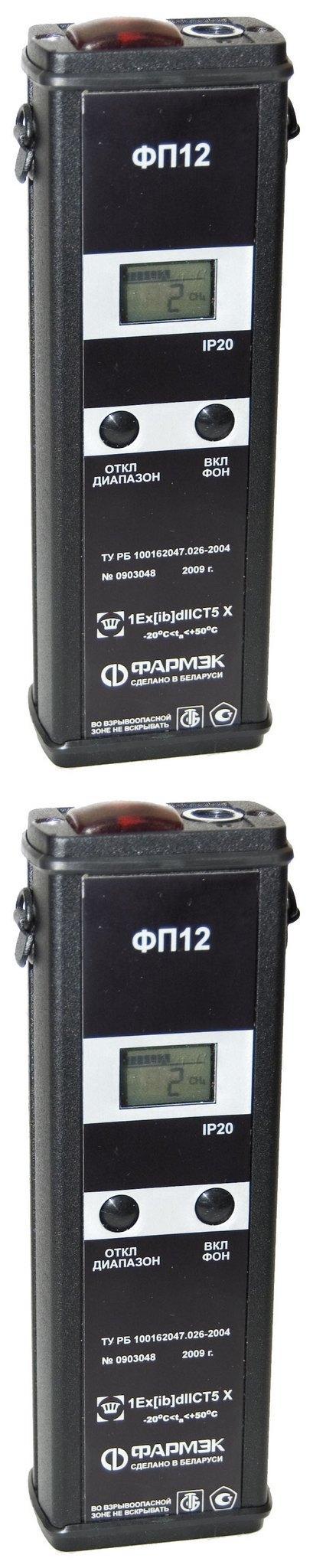

Конструктивно ФП 12 состоит из металлического корпуса с размещенными внутри него платами, отсеком питания, блоком искрозащиты, микронасосом и полупроводникового сенсора ПГС-1Ех.
Взрывозащищенность ФП 12 обеспечивается видами взрывозащиты «Искробезопаснная электрическая цепь i» по ГОСТ 30852.10-2002 (ГОСТ Р 51330.10-99), «Взрывонепроницаемая оболочка« по ГОСТ 30852.1-2002 (ГОСТ Р 51330.1-99) Конструкция ФП 12 удовлетворяет требованиям ГОСТ 30852.0-2002 (ГОСТ Р 51330.0-99).
Поверка осуществляется по документу МРБ МП.1342-2004 «Течеискатель—сигнализатор ФП 12. Методика поверки» утвержденному РУП БелГИМ в 2004 г.
Основные средства поверки:
- ГСО—ПГС СН4—воздух;
- ГСО—ПГС С3Н8—воздух;
- ГСО—ПГС Н2—азот.
Сведения о методиках (методах) измерений
- Описаны в паспорте 100162047.026-04 ПС
Нормативные документы, устанавливающие требования к течеискателям—игнализаторам ФП 12
- ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»,
- ГОСТ 30852.0-2002 (ГОСТ Р 51330.0-99) «Электрооборудование взрывозащищенное. Часть 0. Общие требования».
- ГОСТ 30852.1-2002 (ГОСТ Р 51330.1-99) «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
- ГОСТ 30852.10-2002 (ГОСТ Р 51330.10-99) «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь I»,
- ТУ РБ 100162047.026-2004 «Течеискатель—сигнализатор ФП 12».
