Поверка установок магнитоизмерительных МК-3Э в Белгороде
Назначение: для автоматического измерения магнитных характеристик образцов магнитомягких материалов кольцевой формы (МММ) по методике ГОСТ 8.377, протяженных образцов в соленоиде СД-3 по методике ГОСТ 8.377, протяженных образцов в пермеаметре средних полей ПСП-2 по методике ГОСТ 12119.2 и магнитного потокав ручном режиме.
Область применения: предприятия, выпускающие и использующие кольцевые образцы МММ и протяженные образцы из стали.

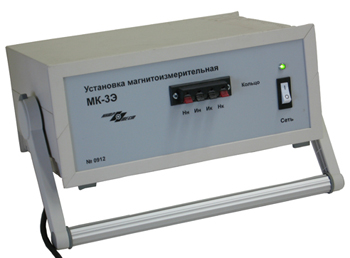

Поверка установок магнитоизмерительных МК-3Э
Принцип действия установки заключается в перемагничивании измеряемого образца по петле гистерезиса и намагничивании по основной кривой намагничивания в постоянном поле по задаваемому режиму с последующим измерением магнитной индукции и напряженности поля в точках петли гистерезиса и кривой намагничивания посредством коммутации намагничивающего поля и вычисления магнитных характеристик измеряемого образца.
Процесс измерения полностью автоматизирован.
Поверка установки производится в соответствии документом «ГСИ. Установка магнитоизмерительная МК-3Э». Методика поверки» МП 71-261-2008, утвержденным ФГУП «УНИИМ» в декабре 2008 года.
Основные средства поверки:
- мегаомметр М 4100/4 с рабочим напряжением 500 В, класс точности 2,5; диапазон измерения сопротивления от 0 МОм до 200 МОм, кл.точности 1,0;
- Mu1timeter 34401 А (мультиметр), диапазон напряжения постоянного тока от 0,001 мВ до 300 В, погрешность не более 0,1%;
- катушка взаимной индуктивности (КВИ) Р536 (М = 0,01 Гн), кл.точности 0,2;
Межповерочный интервал — один год.
Нормативные и технические документы
- ТУ 4276-003-20872624-2002 Установка магнитоизмерительная МК-ЗЭ.
- ГОСТ 8.377-80 «ГСИ. Материалы магнитомягкие. Методика выполнения измерений при определении статических магнитных характеристик».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общиё технические условия».
- ГОСТ 12119.2-98 «Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения магнитной индукции в пермеаметре».
