Поверка устройств измерений параметров реле защиты PTE в Белгороде
Назначение: для формирования и измерений сигналов переменного тока с регулируемыми напряжением, силой, частотой и фазой, напряжений постоянного тока, дискретных сигналов напряжения и временных задержек. Используются для проверки порогов срабатывания реле и систем защиты силовых цепей при монтаже и ремонтев промышленных и лабораторных условиях.
Модификации: РТЕ-100- С, РТЕ-100-С plus, РТЕ-100-С pro, PTE-100-C-V, PTE-300-V, РТЕ-50-СЕ и РТЕ-50-СЕТ
Поверка устройств измерений параметров реле защиты PTE

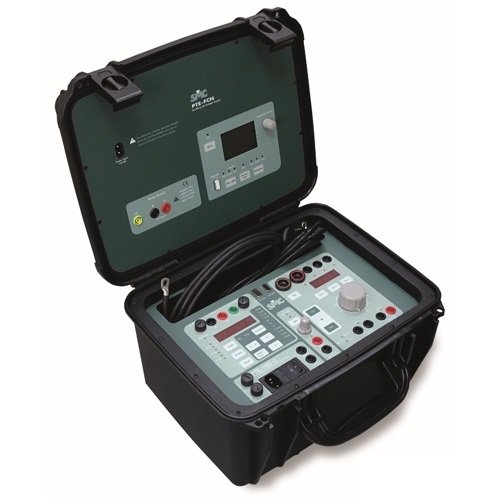

Настоящее описание включает устройства серии РТЕ (далее — устройства) моделей РТЕ-100- С, РТЕ-100-С plus, РТЕ-100-С pro, PTE-100-C-V, PTE-300-V, РТЕ-50-СЕ и РТЕ-50-СЕТ.
Однофазная модель РТЕ-100-С предназначена для измерений уставок по напряжению и силе переменного тока и напряжению постоянного тока электрических, электронных и тепловых реле защиты, измерений мощности, сдвига фаз и импеданса.
Силовая часть устройства состоит из регулируемого автотрансформатора, к выходу которого подктдочен трансформатор с выходами от вторичной обмотки для получения различных диапазонов регулирования испытательных напряжений и силы тока.
Устройство содержит дополнительный блок питания с выходами стабилизированны напряжений поктоянного тока питания внутренних электронных схем, регулируемого напряжения постоинного тока 0-250 В и нерегулируемого выхода напряжения переменного тока 110 В для питания внешнихустройств.
Измеряемые величины преобразуются в цифровую форму. Встроенный микропроцессор управляет процессами измерений и представлением информации на дисплее. Микропроцессор обрабатывает все команды пользователя, включая включение/выключение, выбор значений выходных сигналов, порогов срабатывания сигнализации и работу таймера.
Цифровой таiйакер устройства РТЕ-100-С имеет режимы управление по замыканию контакта и по напряжению постоянного или переменного тока.
Дисплей показывает: время, период напряжения сети питания, частоту напряжения на входе таймера, фазовый сдвиг между силой переменного тока на выходе РТЕ-100-С и напряжением на входе таймера, мощность и импеданс тех же источников, вычисляемым по измеренных значениям напряжения и силы тока, максимальный уровень и уровень ограничения силы выходного тока, максимальное время измерения.
Поверка проводится согласно утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23.08.2010 г. документу: «Устройства измерений параметров реле защиты серии РТЕ. Методика поверки».
Межповерочный интервал — 1 год.
При поверке используются: вольтметр универсальный В7-54, трансформатор тока И532, частотомер Ч3-54, измеритель разности фаз Ф2-34 с внешними делителями, калибратор универсальный FLUKE 5200 А.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ Р 52319-2005 Безопасность электрических оборудования для измерения, управления и лабораторного применения. Часть 1, Общие требования.
- Техническая документация фирмы «EUROSMC», Испания.
